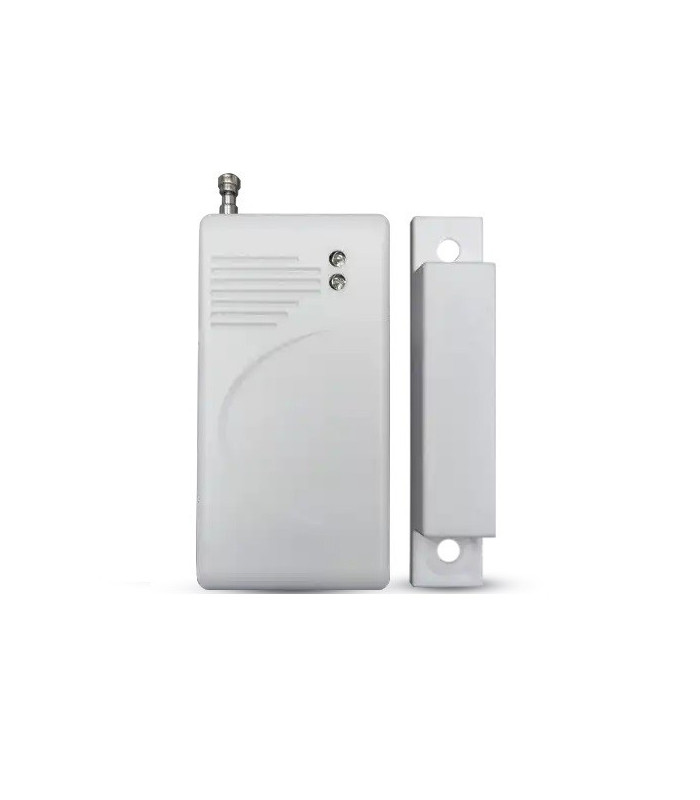

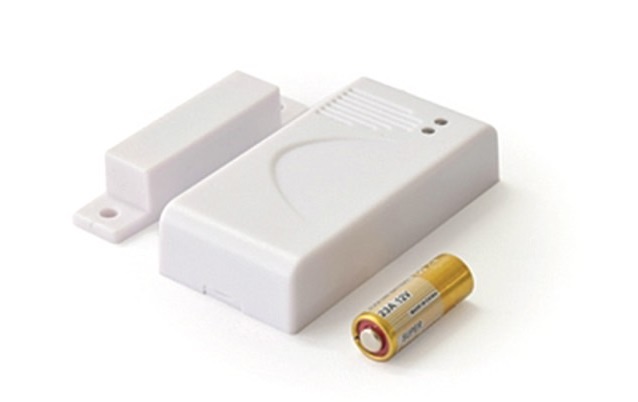

مگنت بی سیم دزدگیر اماکن

( 338 )

مگنت بیسیم

فرکانس 433

جهت کد دهی به جزئیات بیشتر مراجعه کنید

1,750,000 تومان بدون مالیات.

افزودن به لیست دلخواه

راهنمای نصب چشم  و مگنت بی سیم دزدگیرکلاسیک



1 . کددهی چشم بی سیم ( زون 2 ):





















 *





L

















 *

*























 *

H

 A0

 A1

 A2

 A3

 A4

 A5

 A6

 A7

 D0

 D1

 D2

 D3







جهت کددهی  چشم بی سیم لازم است ، چهار جامپر داخل کادر               (D3 - D2 - D1 – D0 ) را مانند شکل و الباقی جامپرها را به صورت دلخواه بچینید و چشم را روشن نمایید. سپس فیوزAUX دستگاه را خارج نموده و شاسیLRN را نگه دارید و شاسی داخل چشم را فشار دهید دزدگیر بیپ ممتد می زند دراین حالت چشم کد گرفته و می توانید آن را نصب نمایید و جهت اضافه نمودن چشم فقط لازم است جامپر چشم را مانند چشم نصب شده تنظیم نمایید. در این حالت شما می توانید به تعداد دلخواه چشم بی سیم به دستگاه اضافه نمایید .



2 . کددهی شوک سنسور بی سیم ( زون 2 ):























 *

 *

L

















 *

 *


















 *





H

A0

A1

A2

A3

A4

A5

A6

A7

D3

D2

D1

D0





جهت کددهی شوک سنسور بی سیم لازم است ، چهار جامپرداخل کادر           ( D3 - D2 - D1 - D0 ) را مانند شکل قراردهید و الباقی جامپرها را به صورت دلخواه بچینید و شوک سنسور را روشن نمایید. سپس فیوز  AUX دستگاه راخارج نموده وشاسی LRN را نگه دارید. شوک سنسور را تحریک نمایید دزدگیر بیپ ممتد می زند دراین حالت شوک سنسور کدگرفته آن را نصب نمایید. جهت اضافه نمودن شوک سنسورفقط لازم است جامپر شوک سنسوررا مانندشوک سنسورنصب شده تنظیم نمایید. دراین حالت شما می توانید به تعداد دلخواه شوک سنسوربی سیم به دستگاه اضافه نمایید .



3 . کددهی مگنت بی سیم ( زون 2 ):



L























1

N



















 *

2

H























 *

*

3



A0

A1

A2

A3

A4

A5

A6

A7

D0

D1

D2

D3





جهت کددهی مگنت بی سیم لازم است ، چهار جامپر داخل کادر ( D3 - D2 - D1 - D0 ) را مانند شکل قراردهید و الباقی جامپرها را بصورت دلخواه بچینید و مگنت را روشن نمایید. سپس فیوز  AUX  دستگاه را خارج نموده و شاسی LRN را نگه دارید و مگنت را تحریک نمایید دزدگیر بیپ ممتد می زند دراین حالت مگنت کدگرفته وآن را نصب نمایید.جهت اضافه نمودن مگنت فقط لازم است جامپر مگنت را مانند مگنت نصب شده تنظیم نمایید. دراین حالت شما  می توانید به تعداد دلخواه مگنت بی سیم به دستگاه اضافه نمایید .

*. تو ضیحات : دستگاهای که  قابلیت تفکیک زون 2 و 3 را دارد . بعداز کددهی ، جامپر ( D0 ) را به پایه ( N-H ) تغییر دهید .





راهنمای نصب چشم و مگنت بی سیم دزدگیرفایواستار





















 *

 *



 *

L

















 *

 *

 *






















 *



H

 A0

 A1

 A2

 A3

 A4

 A5

 A6

 A7

 D0

 D1

 D2

 D3



1 . کددهی چشم بی سیم ( زون 2 ):



جهت کددهی چشم بی سیم لازم است ، چهار جامپر داخل کادر           ( D3 - D2 - D1 - D0 ) را مانند شکل و الباقی جامپرها را به صورت دلخواه بچینید و چشم را روشن نمایید. شاسیLRN را نگه دارید تا LEDLRN  روشن شود. سپس شاسی داخل چشم را فشاردهید دراین حالت چشم کد گرفته و می توانیدآن را نصب نمایید وجهت اضافه نمودن چشم فقط لازم است جامپر چشم را مانند چشم نصب شده تنظیم نمایید .دراین حالت شما می توانید به تعداد دلخواه چشم بی سیم به دستگاه اضافه نمایید.

2 . کددهی مگنت بی سیم ( زون 2 ) :



L

















 *







1

N

















 *

 *



2

H





















 *

 *



3



A0

A1

A2

A3

A4

A5

A6

A7

D0

D1

D2

D3





جهت کددهی مگنت بی سیم لازم است، چهارجامپر داخل کادر( D3 - D2 - D1 - D0)را مانند شکل و الباقی جامپرها را به صورت دلخواه بچینید و مگنت را روشن نمایید . شاسی LRN را نگهداریدتاLEDLRN روشن شود.مگنت راتحریک نمایید دراین حالت مگنت کدگرفته و می توانید آن را نصب نمایید و جهت اضافه نمودن مگنت فقط لازم است جامپر مگنت را مانند مگنت نصب شده تنظیم نمایید . دراین حالت شما می توانید به تعداد دلخواه مگنت بی سیم به دستگاه اضافه نمایید .

3 . کددهی شوک سنسور بی سیم ( زون 2 ) :























L

















 *

 *

 *

 *






















 *

H

A0

A1

A2

A3

A4

A5

A6

A7

D3

D2

D1

D0





جهت کددهی شوک سنسور بی سیم لازم است، چهار جامپر داخل کادر( D3 - D2 - D1 - D0 ) را مانند شکل و الباقی جامپرها را به  صورت دلخواه بچینید و شوک سنسور را روشن نمایید . شاسی LRN را نگهدارید تاLEDLRN روشن شود. شوک سنسور را تحریک نمایید دراین حالت شوک سنسور کد گرفته و می توانیدآن را نصب نمایید و جهت اضافه نمودن شوک سنسور فقط لازم است جامپر شوک سنسوررا مانند شوک سنسور نصب شده تنظیم نمایید . دراین حالت شما می توانید به تعداد دلخواه  شوک سنسور به دستگاه اضافه نمایید .

درود بر شما
ممنون میشم اگه درباره ست کردن مگنت بیسیم با دزدگیر چیرکار زد۲ و نحوه‌ی چیدن جامپرها توضیح بدید.

بخش سوال و جواب درباره محصول :

13/09/1402 16:16 فرید اصلان بیگیان

میشه هر تعدادی رو رو دستگاه ست کرد؟

08/11/1402 19:35 نگهبان سیستم

بله میتونید تا 32 عدد از این مگنت رو رو دزدگیر ست کنید
