پک دزدگیراماکن سینوال مدل NS22
پک دزدگیراماکن سینوال مدل NS22 پک دزدگیراماکن سینوال مدل NS22 پک دزدگیراماکن سینوال مدل NS22 پک دزدگیراماکن سینوال مدل NS22 پک دزدگیراماکن سینوال مدل NS22 پک دزدگیراماکن سینوال مدل NS22 پک دزدگیراماکن سینوال مدل NS22 پک دزدگیراماکن سینوال مدل NS22 پک دزدگیراماکن سینوال مدل NS22 پک دزدگیراماکن سینوال مدل NS22

پک دزدگیراماکن سینوال مدل NS22

( 1751 )

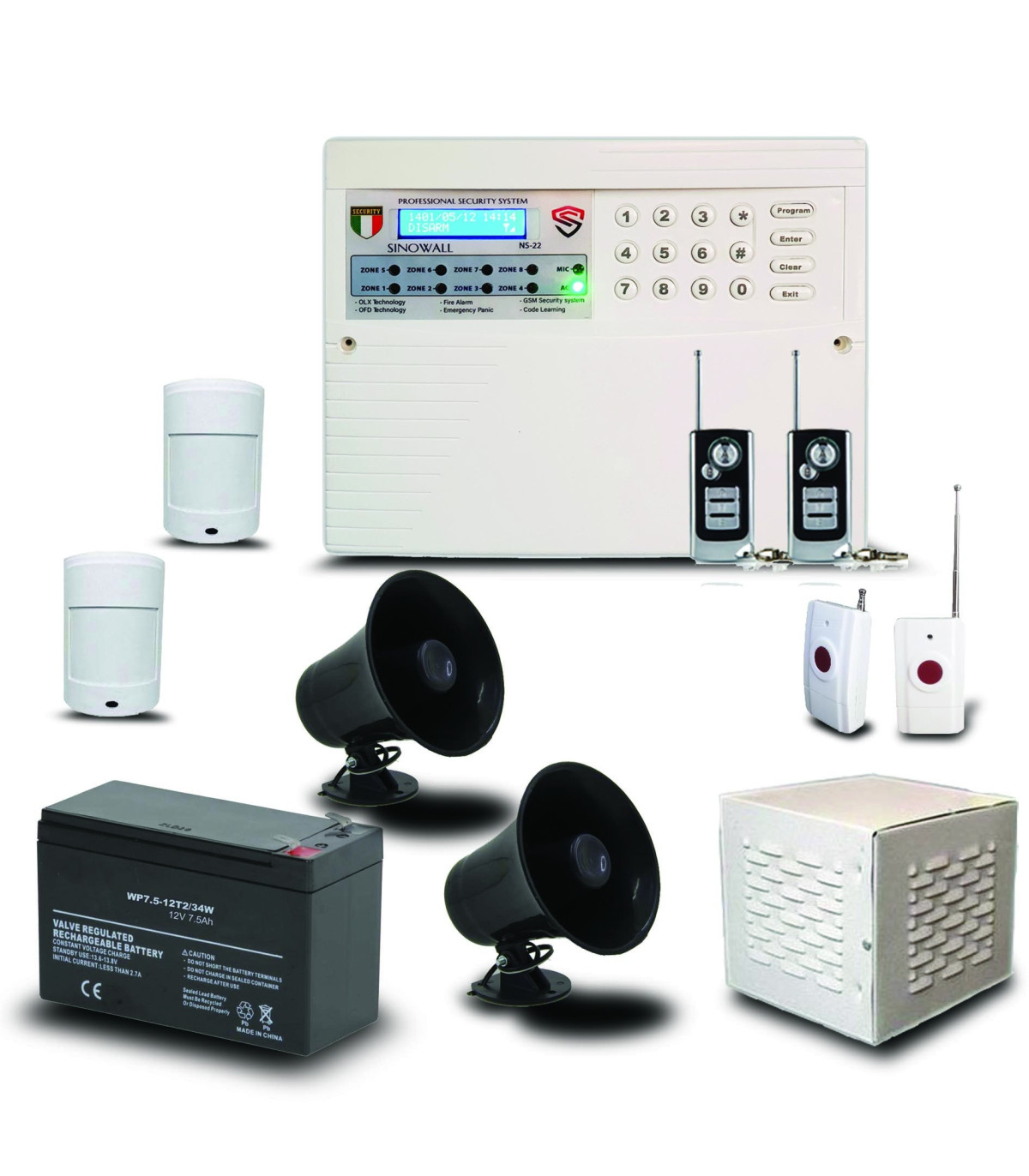

تجهیزات پک دزدگیر اماکن

SINOWALL همراه با شستی اعلام خطر بیسیم

یک عدد دستگاه مرکزی دزدگیر اماکن سینوال
دو عدد شستی اعلام خطر بیسیم
دو عدد رادار بیسیم سینوال
دو عدد بلندگو پر قدرت

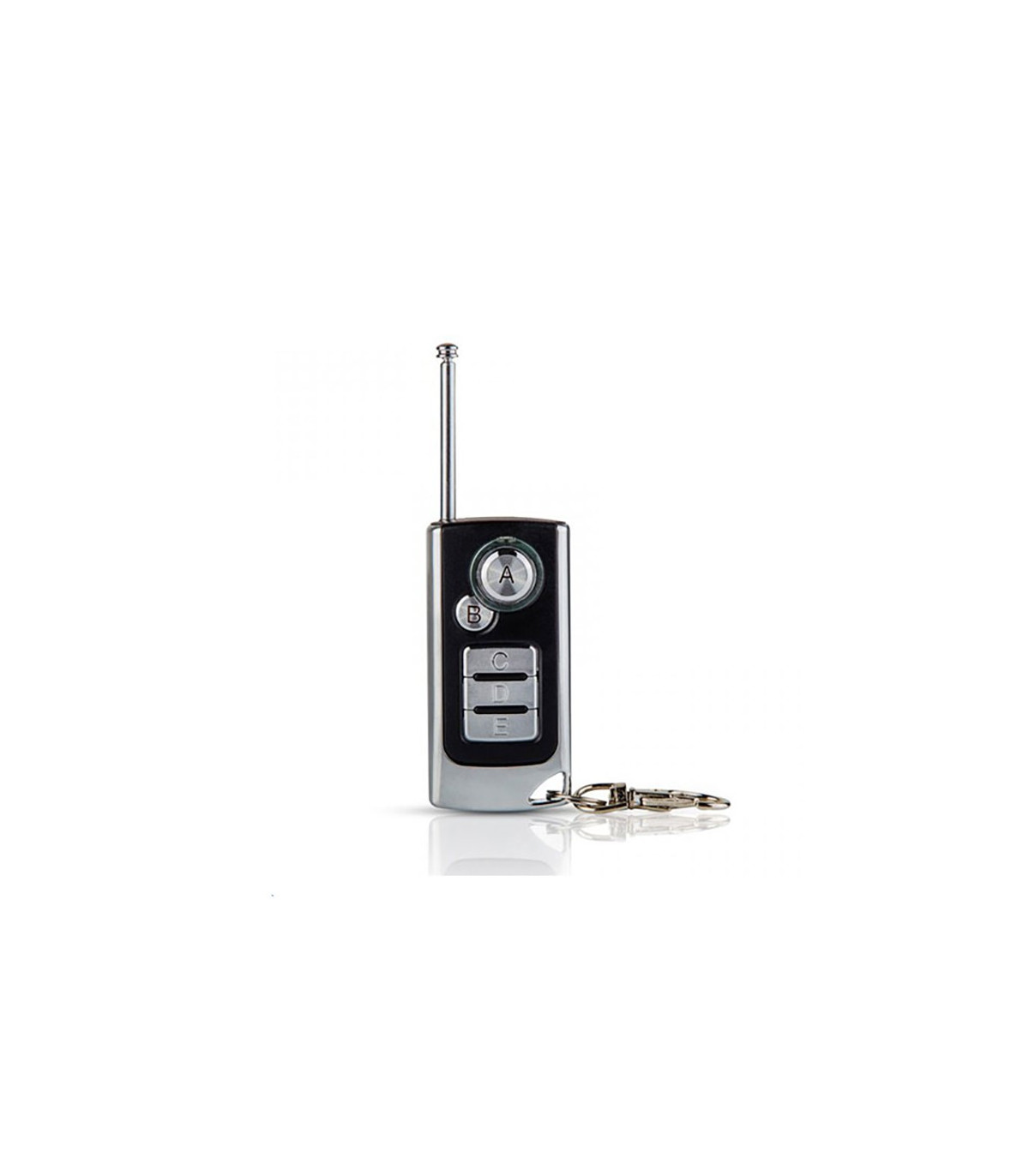

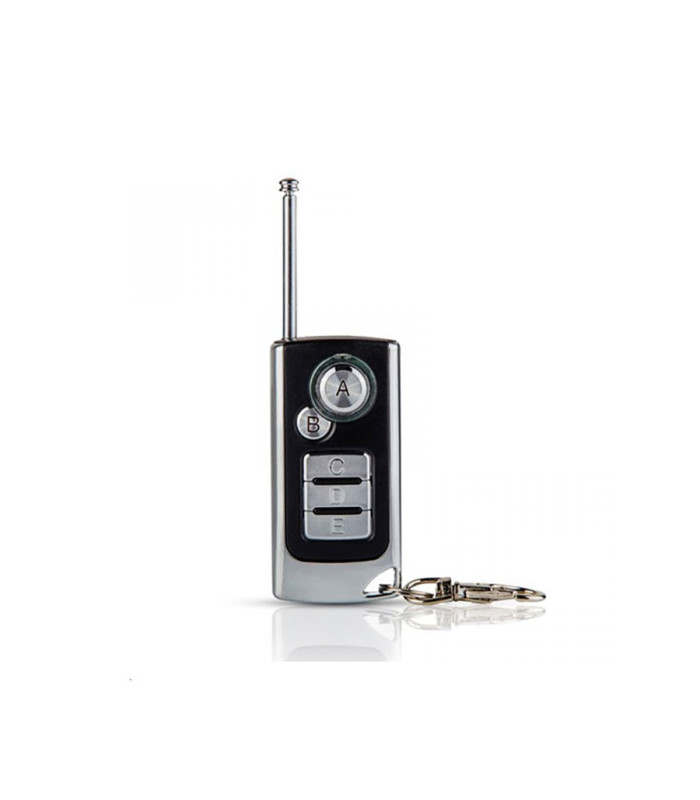

دو عدد ریموت بردبالا
یک عدد کاور فولادی
یک عدد باطری بزرگ 7/2 آمپر

Chaircar

8,250,000 تومان بدون مالیات.

بجای 8,335,000 تومان

افزودن به لیست دلخواه

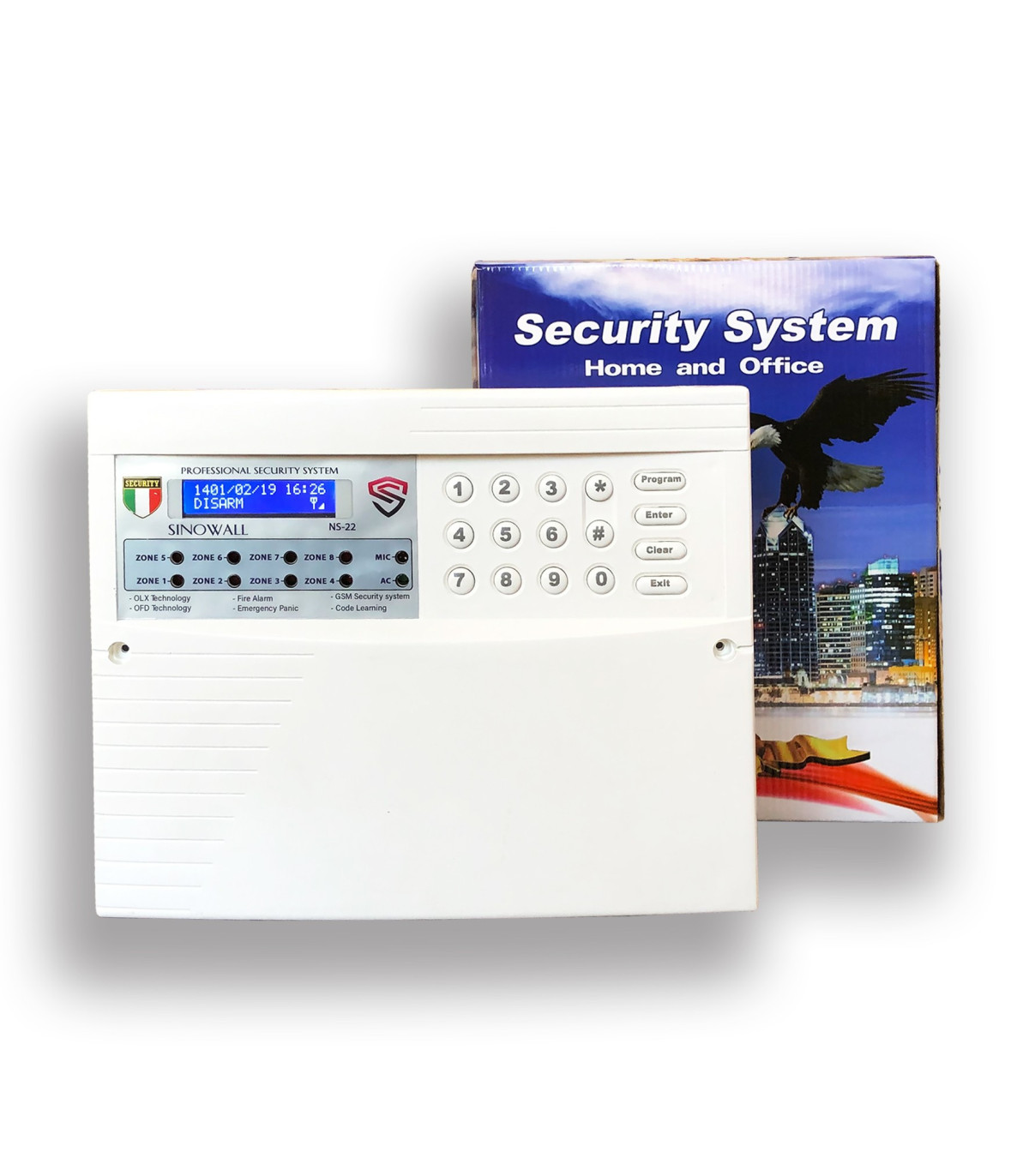

پک دزدگیر اماکن SINOWALL

این پک که شامل دستگاه مرکزی سینوال، دکمه خطر اضطراری، ریموت برد بالا، کاور و بلندگو می باشد; مجموعه ای از هر جهت کامل و بی نظیر است که طرفداران بسیاری را به خود جذب کرده. هم اکنون این مجموعه با قیمتی مقرون به صرفه آماده ارائه به مخاطبان همیشگی چیرکار می باشد.


مشخصات دزدگیر اماکن

SINOWALL

قابلیت های دستگاه:

1- قاب بدنه ABS ضد حریق

2- سخت افزار یکپارچه SMD بدون خنک کننده

3- دارای بلندگوی داخلی

4- دارای میکروفن داخلی جهت شنود

5- خروجی اسپیکر و سیرن مجزا

6- دارای رله درب باز کن بصورت خودکار

7- قابلیت نصب 2 عدد رله بصورت خارجی(جهت کنترل ادوات برقی)

8- دارای آنتن داخلی GSM قدرتمند و قابلیت نصب آنتن خارجی(جهت استفاده در نقاط کور)

9- حفاظت در برابر اضافه جریان باتری و AUX با فیوز

10- سیستم ریموت 315مگاهرتز

11- چشمی و ادوات بیسیم با فرکانس 315مگاهرتز

12- 4 زون سیمی و 4 زون بی سیم

13- قابلیت خاموش و روشن کردن هر زون(فعال یا غیرفعال کامل)

14- قابلیت فعال کردن دینگ دانگ برای هر زون بطور مجزا

15- قابلیت 24ساعته کردن هر زون بصورت مجزا

16- قابلیت نرمالی اوپن یا نرمالی کلوز(NC یا NO) برای هر زون بصورت مجزا

17- قابلیت فعالسازی حالت پدال برای هر زون بصورت مجزا

18- قابلیت تنظیم تایم ورود برای هر زون بصورت مجزا

19- قابلیت ست کردن 10 مگنت یا چشمی بیسیم برای هر زون بیسیم

20- دارای 25 حافظه مخاطب به شرح زیر:

الف) مدیر 1عدد: تمامی تنظیمات را از طریق نرم افزار انجام می دهد.

ب) کاربرهای مدیر 24عدد: می توانند سیستم را فعال یا غیرفعال کنند.

ج) کاربرهای نگهبان: در صورت استفاده از پدال و تحریک زون، ابتدا برای این مخاطبین پیام ارسال می شود.

د) شماره خود دستگاه: جهت بروزرسانی ساعت دستگاه

21- قابلیت نامگذاری هر یک از مخاطبین با هر زبانی و تا 12 کاراکتر

22- قابلیت تنظیم میزان دسترسی برای هر مخاطب بصورت مجزا

23- قابلیت تنظیم نوع گزارش ارسالی برای مخاطبین

24- ارسال گزارش ورود و خروج برای مخاطبین تعیین شده

25- ارسال گزارش قطع و وصل برق شهری

26- ارسال گزارش ضعیف شدن باتری هنگام قطع برق

27- ارسال گزارش ولتاژ باتری دستگاه جهت بررسی ایراد احتمالی باتری

28- ارسال گزارش قطع و وصل شدن آژیر بیرونی دستگاه

29- قابلیت کنترل دستگاه(فعال یا غیرفعال شدن) با ریموت ، پیام کوتاه ، تماس صوتی و کیپد روی دستگاه

30- دارای دو پارت مجزا

31- مدار آژیر پرقدرت

32- دارای نرم افزار اندروید و IOS

33- بالا بردن طول عمر باتری دستگاه با تنظیم دقیق ولتاژ شارژ باتری(شارژ اتوماتیک)

34- دارای فرمان مستقل برای رله درب بازکن

35- دارای فرمان مستقل برای رله های خارجی(در صورت نصب)

36- قابلیت افزودن 20 عدد ریموت کدلرن

37- قابلیت نام گذاری هر ریموت بصورت مستقل

38- غیرفعال کردن آژیر دستگاه هنگام خطر از طریق پیامک، ریموت و کیپد

39- دارای دو زبان گزارش(متن پیام) فارسی و انگلیسی

40- ارسال نام و شماره زون تحریک شده در متن پیام

41- 15 ثانیه پیام قابل ضبط

42- قابلیت ضبط هشدارهای صوتی هنگام تماس

43- قابلیت انجام تمامی تنظیمات از طریق پیامک

44- انجام تمامی تنظیمات بدون نیاز به باز شدن درب دستگاه

45- قابلیت جذف ریموت و یا شماره مخاطب از طریق پیامک مدیر

46- تنظیم حالت تک آژیر

47- فعال یا غیرفعال کردن تشخیص قطع برق و آژیر بیرونی

48- تنظیم حالت کاری رله های درب بازکن و خارجی

49- تنظیم مدت زمان آژیر

50- نمایش حالت دستگاه روی نمایشگر LCD

51- دارای نمایشگر LCD  جهت نمایش اطلاعات

52- نمایش وضعیت زون ها بوسیله LED

53- دارای کیپد داخلی

54- قابلیت ورود و خروج با رمز کیپد

55- نمایش میزان آنتن شبکه روی LCD

56- نمایش تاریخ و ساعت شمسی

57- قابلیت نام گذاری زون ها

58- ارسال نام و شماره زون، نام و شماره ریموت، نام و شماره مخاطب در گزارشها

59- قابلیت تغییر رمزهای ورود و خروج، پیامکی و رمز تنظیمات هم از طریق پنل و هم SMS

60- قابلیت تنظیم خودکار ساعت و تاریخ در صورت تعریف شماره خود دستگاه

61- استعلام شارژ از طریق پیامک

62- اجرای هر کد USSD از طریق پیامک

63- اعلام خطر از طریق پیامک و تماس به مخاطبینی که از قبل تعریف شده اند

64- گزارش تغییر حالت یا تحریک رله ها

65- قابلیت SMS فورواردر

تنظیم هر زون به 6 حالت مختلف

تماس با سیم کارت

ارسال پیام هنگام بروز خطر

قابلیت تنظیم نوع اعلام خطر برای هر شماره

خروجی درب باز کن با قابلیت تنظیم نوع تحریک(لحظه ای یا دائم)

2 خروجی با قابلیت تنظیم نوع تحریک(لحظه ای یا دائم)

پشتیبانی از تمامی سیم کارت های داخل کشور

سیستم اعلام سرقت اماکن NS22

مناسب جهت نصب در خانه ، مغازه ، انبار ، کارگاه ، ویلا و... می باشد.

NS22دارای دو عدد ریموت کنترل برای فعال یا غیر فعال کردن سیستم می باشد، که در صورت نیاز شما این تعداد قابل افزایش تا 20 عدد است.

همچنین NS22 قابلیت فعال و غیرفعال سازی و کنترل کامل از طریق نرم افزار فارسی را دارد. به طوری که تقریبا تمامی تنظیمات این سیستم از طریق پیام کوتاه (و از طریق نرم افزار) قابل تغییر و تنظیم مجدد هستند.

NS22 دارای مدار شارژ و نگهداری باتری پشتیبان 12 ولت 4 الی 7.5 آمپر می باشد که در صورت قطع برق توسط سارقین یا به هر دلیلی به عملکرد خود ادامه می دهد.

NS22 قابلیت اتصال به انواع سنسورهای چشمی حرکتی بی سیم ، با سیم و نیز انواع آشکار سازهای دود، چشم های خطی و مگنت و شوک سنسورها و ... را دارا می باشد.

NS22 دارای تلفن کننده و کنترل کننده پیام کوتاه داخلی بوده و به همین دلیل شما می توانید با ارسال پیام کوتاه یا از طریق نرم افزار فارسی اقدام به فعال سازی یا غیر فعال سازی دستگاه اماکن خود نمایید. این یعنی شما قادر خواهید بود از هر جای ایران و جهان، بدون محدودیت و با برد نامحدود و تنها با 1 پیام کوتاه دستگاه خود را کنترل نمایید.

هنگام وقوع سرقت NS22 از طریق آژیر داخلی و آژیر بیرونی اعلام خطر می نماید. از طرف دیگر همزمان با شماره های داخل دستگاه تماس گرفته و برای آنها پیام کوتاه ارسال می کند. یعنی شما در هر جای ایران و جهان باشید، NS22 شما را از وقوع خطر در محل نصب آگاه می کند.

شما می توانید از خروجی درب باز کن جهت کنترل راه بند یا درب برقی و درب پارکینگ و... استفاده نمایید و در زمان وقوع سرقت راه خروج سارقان را مسدود نمایید.

همچنین در صورت قطع برق شهر یا آژیر بیرونی یک پیام کوتاه از طرف NS22 برای شما ارسال خواهد شد که شما را از قطع آن مطلع می نماید.



NS22 دارای 8 زون می باشد که به شما این امکان را میدهد تا بتوانید برای قسمت های مختلف مکان مورد نظر خود از لحاظ ایمنی برنامه ریزی هم داشته باشید.



شما میتوانید محل مورد نظر خود را به یک تا هشت زون مختلف تقسیم نمایید.

مثلا میتوانید سنسورهای مربوط به درب ورودی ساختمان را به زون 1 ، سنسورهای مربوط به انبار را به زون 2 ، سنسورهای مربوط به فضای داخلی ساختمان را به زون 3 و سنسورهای آشپزخانه را به زون 4 متصل نمایید. با این کار علاوه بر اینکه می توانید در زمان سرقت متوجه شوید سارقان از کدام محل وارد شده اند، میتوانید در مواقع دلخواه بخشی از محل را مورد حفاظت قرار دهید در حالیکه بخش دیگر را از حفاظت خارج نمایید یا اینکه برخی از فضاها را در حالت حفاظت 24 ساعته قرار دهید. به عنوان مثال شما می توانید انبار را در حالت 24 ساعته قرار دهید تا حتی در صورت غیر فعال بودن سیستم دایما سنسورهای این قسمت فعال باشند.

معمولا از زون 24 ساعته برای دتکتورهای دود استفاده می شود که می خواهیم در هر زمان از روز آتش سوزی را به ما اعلام نمایند.

یا اینکه میتوانید سنسورهای دلخواه خود را روی حالت دینگ دانگ قرار دهید تا ورود و خروج به داخل ساختمان با هشدار دینگ دانگ به شما اعلام شود.





اجزای داخل جعبه محصول:

سیستم اعلام سرقت NS22 دارای تلفن کننده داخلی

دو عدد ریموت کنترل

کابل اتصال باتری

پیچ و روکش پیچ جعبه اصلی

دو عدد فیوز یدک

دفترچه راهنمای نصب و راه اندازی

نحوه نصب و سیم بندی:

1- ورودی برق

2-گیره نگه دارنده

3-فیوز 3 آمپر برای باتری

4-فیوز 2 آمپر برای AUX

5-سوکت سیمکارت

6-چراغ تغذیه دستگاه

7-کلید بازگردانی به حالت کارخانه

8-کلید راه اندازی مجدد(Reset)

9-سوکت بلند گوی داخلی(از پشت برد)

10-سوکت کابل پنل(درب) درستگاه

11-برد گیرنده ریموت

12-خروجی رله های اضافه

13- رله درب باز کن

بازگشت به تنظیمات کارخانه:

بهتر است برای اولین بار دستگاه را ریست کنید. بدین صورت که هنگامی که دستگاه روشن است کلید دیفالت ( DEFAULT) روی برد اصلی را نگه داشته و یکبار کلید RESETرا بزنید.عبارت Factory Reset ظاهر شده و بعد از زمان

کوتاهی از بین می رود و دستگاه به حالت تنظیمات کارخانه باز میگردد.



راهنمای سریع صفحه کلید:

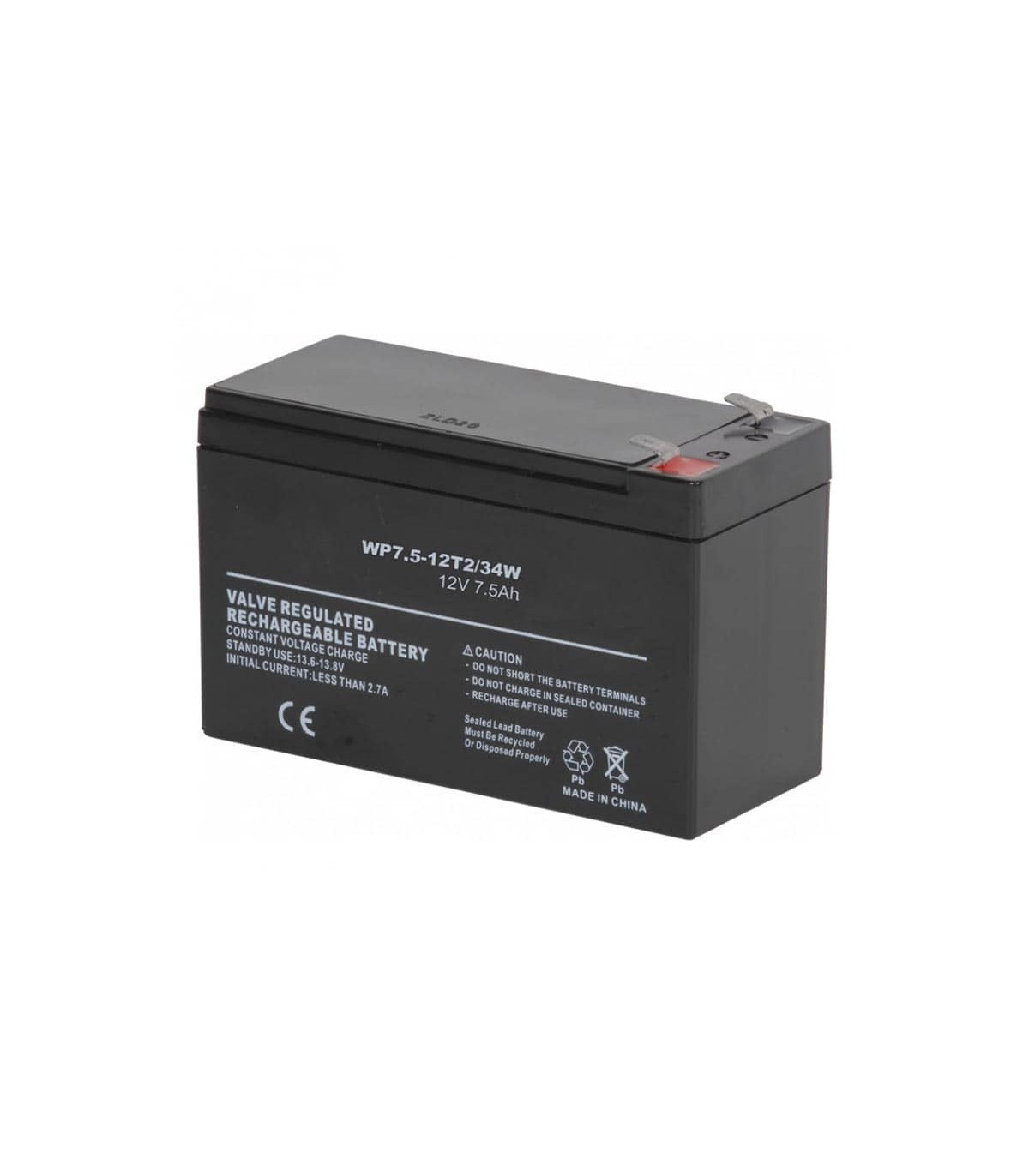

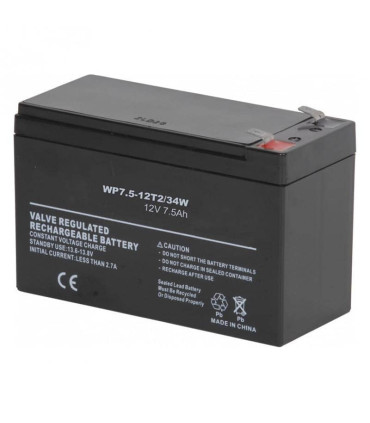

باتری خشک بزرگ 12 ولت v و 7.2 A آمپر

باتری خشک بزرگ 12 ولت v و 7.2 A آمپر موجود در این پک در زمان اتصال به برق شهر به طور اتوماتیک شارژ می شود و در زمان قطع برق شهر به طور سراسری یا توسط سارقان به طور اتوماتیک وارد مدار می شود و تغذیه لازم جهت سنسورهای باسیم و ماژول اصلی دستگاه اماکن و نیز تلفن کننده را فراهم می نماید

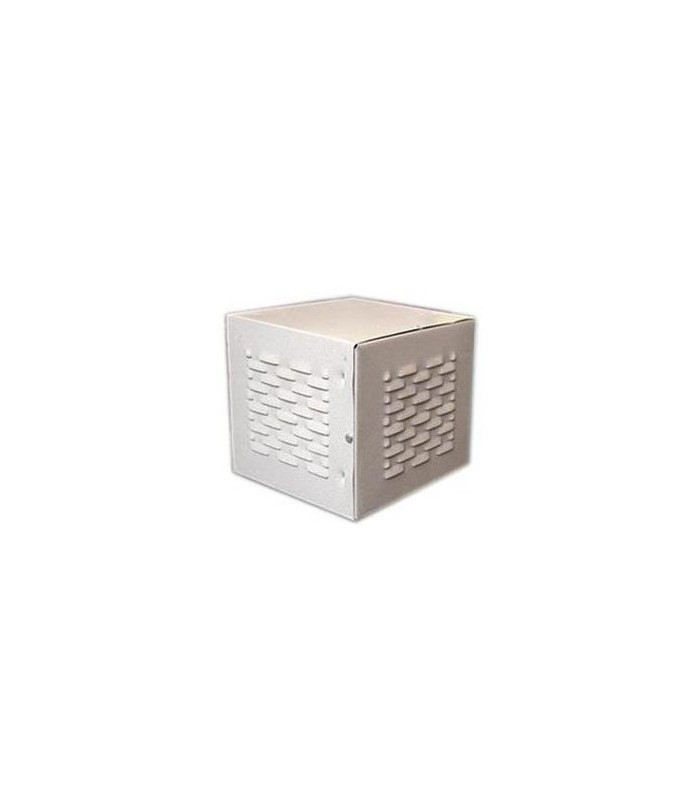

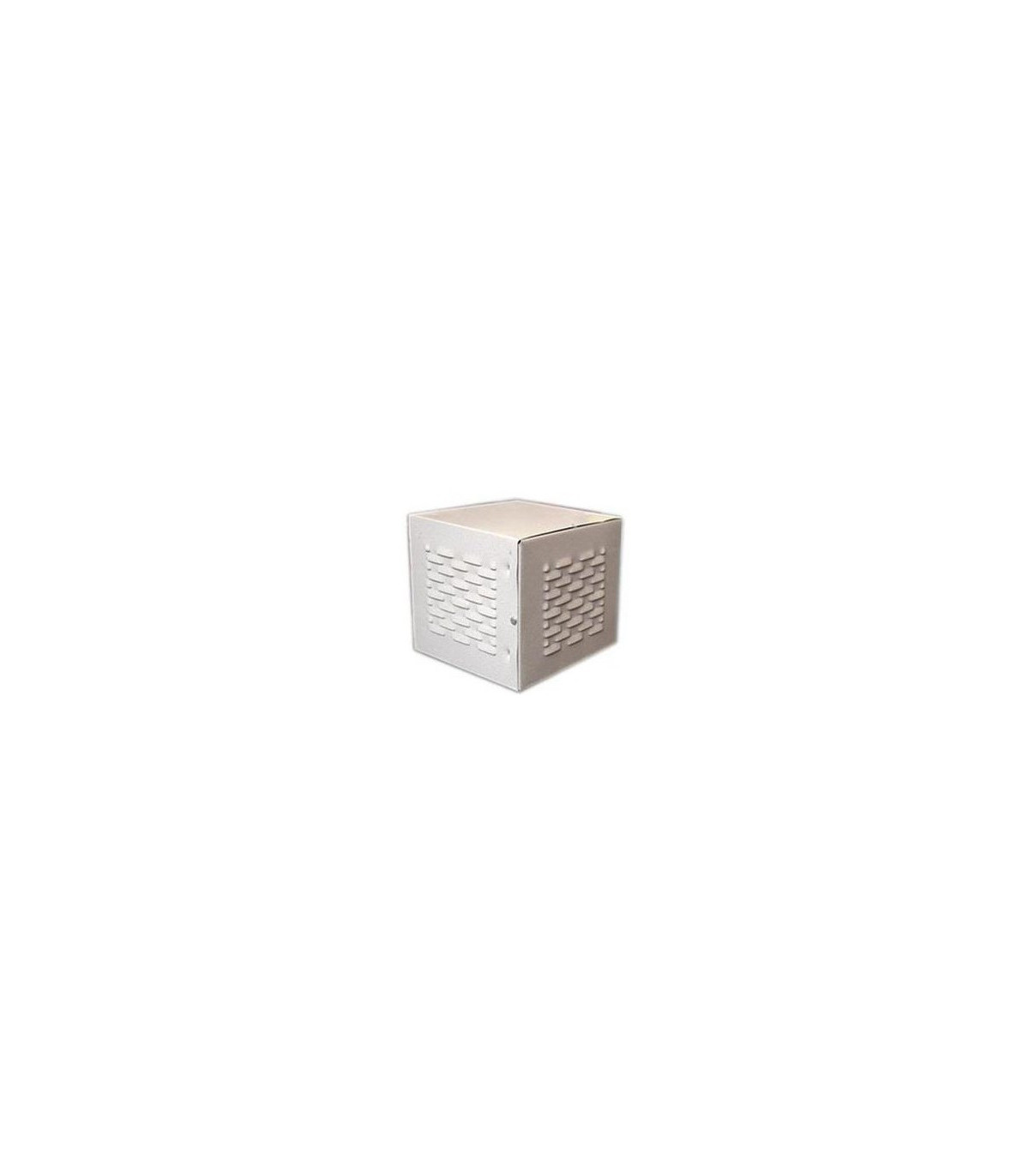

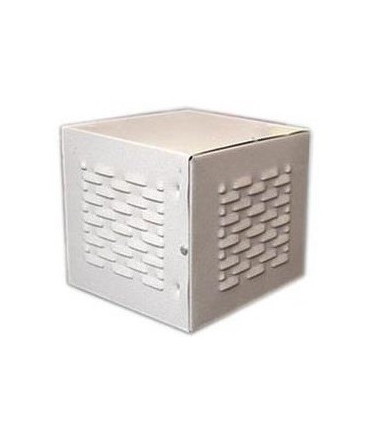

کاور فولادی

  • کاور آزیری که در این پک برای شما در نظر گرفته شده است از نوع کاور فولادی می باشد که با قرار دادن آژیر داخل این کاور دسترسی به آژیر برای سارق بسیار مشکل خواهد شد

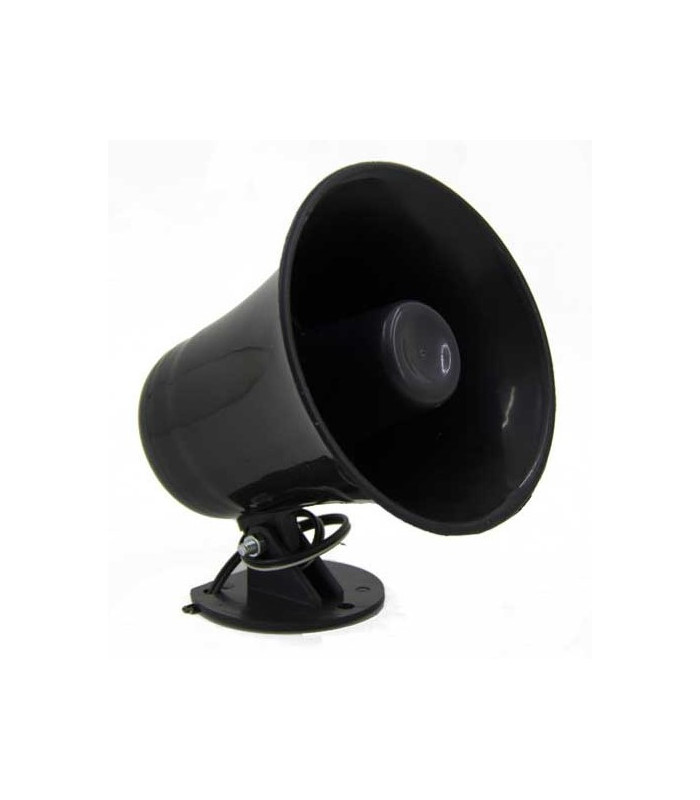

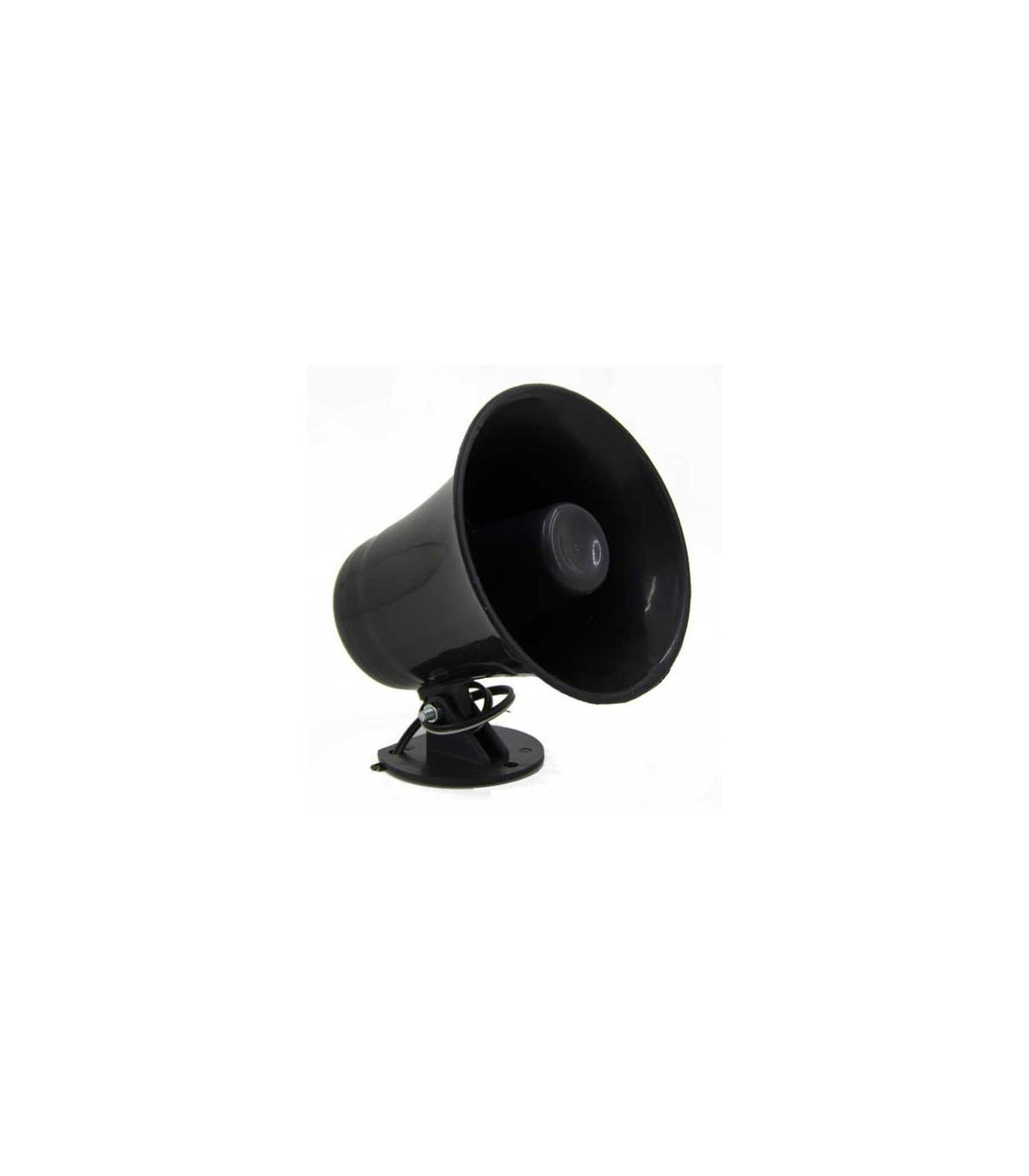

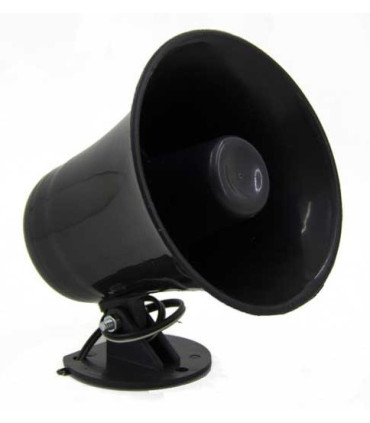

    دو عدد بلنگوی پر قدرت

    در این پک دو عدد بلندگوی پر قدرت جهت استفاده شما قرار داده شده است که در زمان تحریک سنسورها فعال شده و از طریق آلارم افراد حاضر در محل را آگاه می نمایند

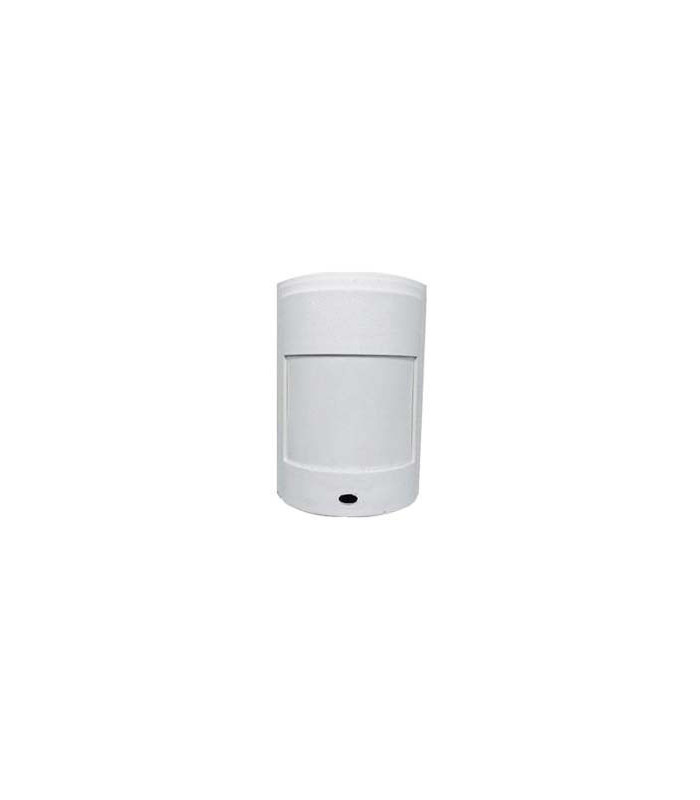

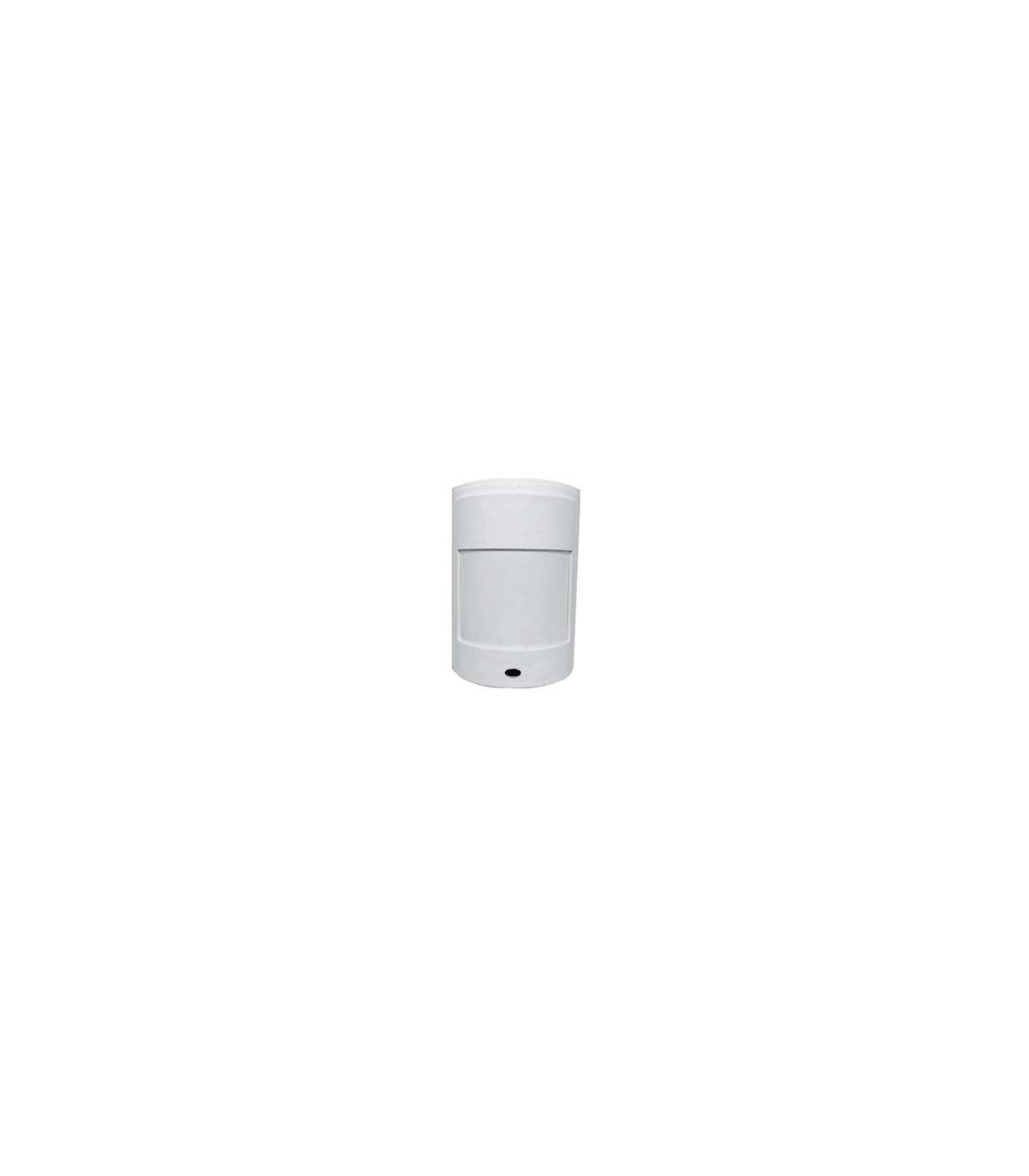

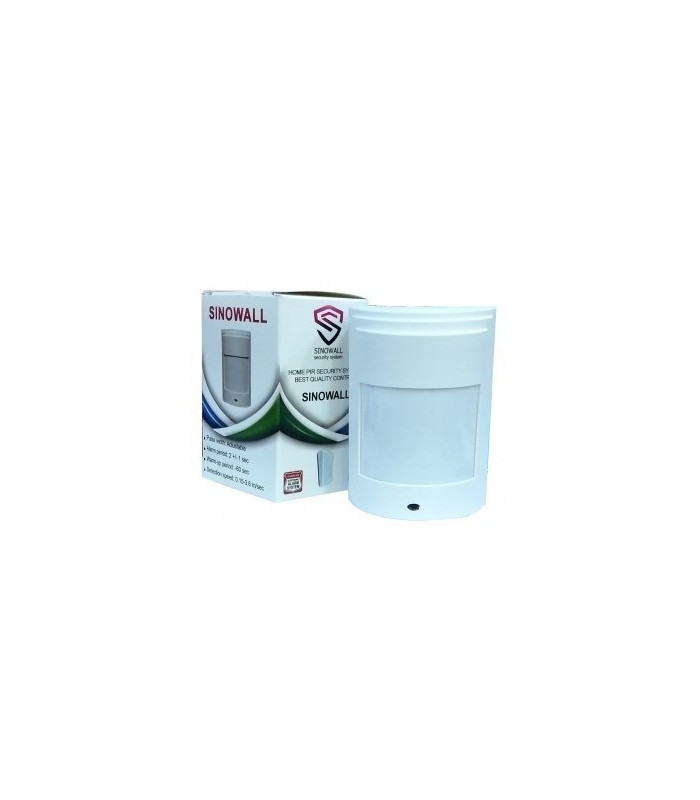

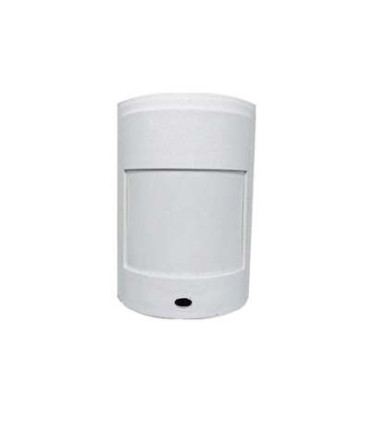

    چشمی دزدگیراماکن

    هر جسمی که دمای آن بالاتر از صفر مطلق( ۲۷۳- درجه) باشد از خودش انرژی از جنس امواج نوری ساطع می‌کند. چشمی دزدگیر اماکن حسگری هست که این انرژی را تشخیص می دهد و آن را به  سیگنال الکتریکی دیجیتال تبدیل می کند

    چشمی ها در دو نوع چشمی باسیم و بیسیم می باشند و عملکرد آن ها تفاوت چندانی ندارد و هردو حرکت و حرارت را تشخیص میدهند.

    ضمن اینکه چشمی های باسیم به طور مستقیم به دستگاه مرکزی متصل می شوند و نیازی به کد دهی ندارند.

    تنها تفاوت آنها باهم نحوه ارسال پیغام هشدار میباشد به این صورت که چشمی های بیسیم از طریق فرکانس پیام ارسال می کنند ولی در چشمی های باسیم پیغام از طریق اتصال سیم ارسال میشود.

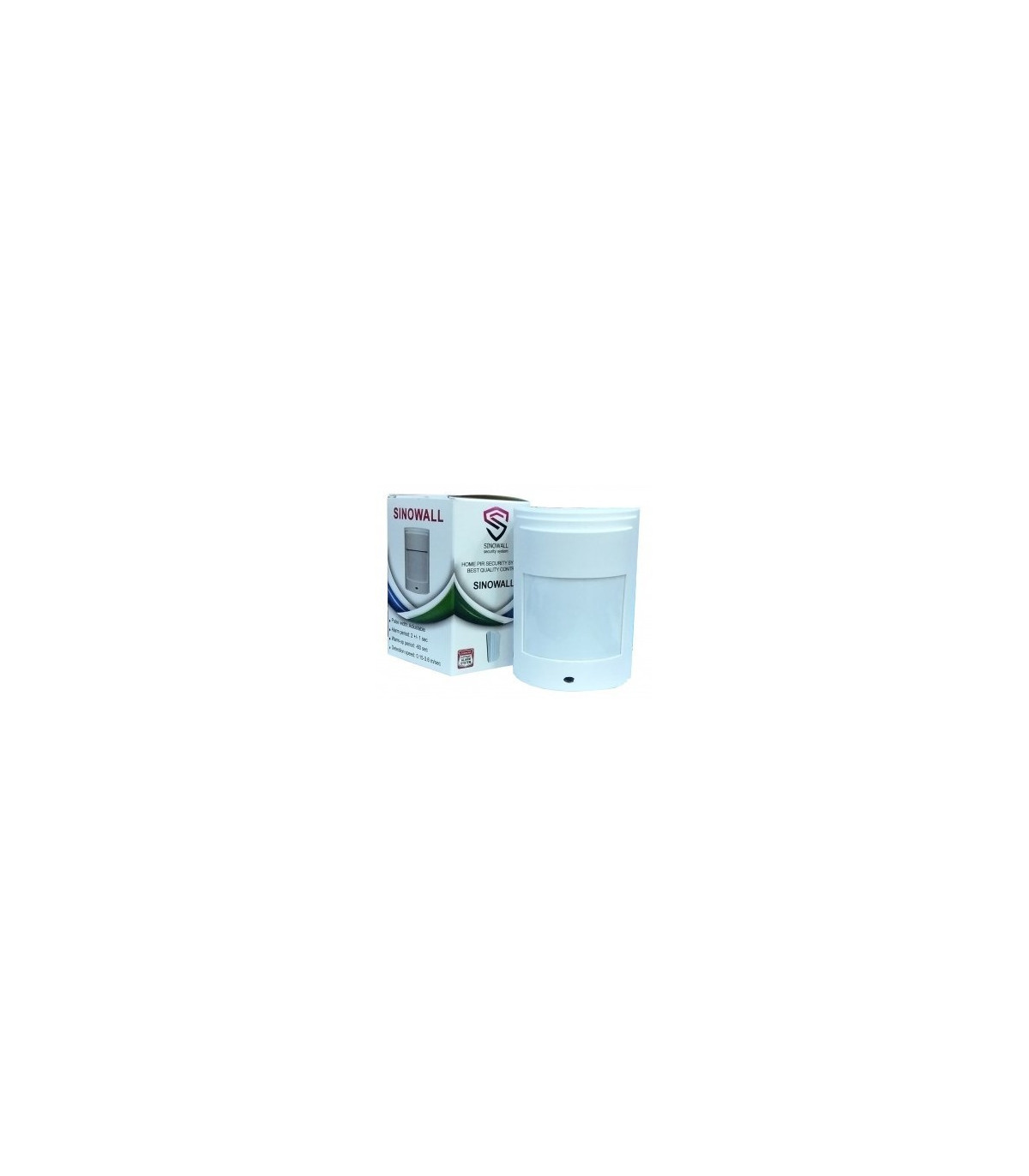

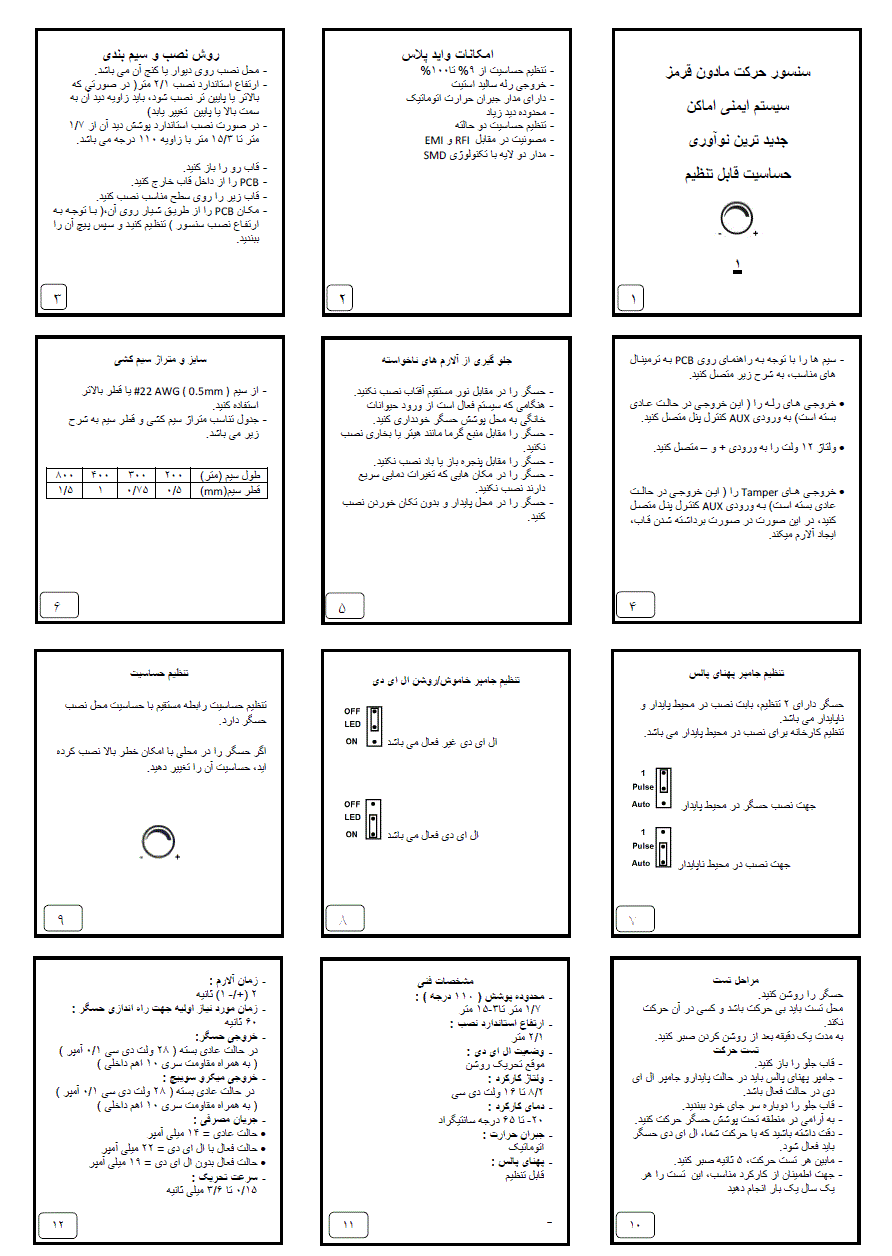

چشم بیسیم سینوال

مشخصات:

سنسور حرکت مادون قرمز
سیستم ایمنی اماکن
جدید ترین نوآوری
حساسیت قابل تنظیم

امکانات واید پلاس:
- تنظیم حساسیت از ٩% تا ١٠٠%
- خروجی رله سالید استیت
- دارای مدار جبران حرارت اتوماتیک
- محدوده دید زیاد
- تنظیم حساسیت دو حالته
- مصونیت در مقابل EMI و RFI
- مدار دو لایه با تکنولوژی SMD

روش نصب و سیم بندی:
- محل نصب روی دیوار یا کنج آن می باشد.
٢ متر ( در صورتی که / - ارتفاع استاندارد نصب ١
بالاتر یا پایین تر نصب شود، باید زاویه دید آن به سمت بالا یا پایین تغییر یابد)
 در صورت نصب استاندارد پوشش دید آن از ٧ تا ١۵ متر با زاویه ١١٠ درجه می باشد.
- قاب رو را باز کنید.
PCB را از داخل قاب خارج کنید.
- قاب زیر را روی سطح مناسب نصب کنید.
مکان بورد چشم را از طریق شیار روی آن ( باتوجه به ارتفاع نصب سنسور)

تنظیم کنید و پیچ آن را ببندید.


سیم ها را با توجه به راهنمای روی مدار به ترمینال های مناسب وصل کنید
خروجی های رله را ( این رله در حالت عادی بسته است) به ورودی AUX
کنترل پنل متصل کنید
ولتاژ12 ولت را به ورودی + و - متصل کنید
خروجی تمپرTamper
(خروجی در حالت عادی بسته است) به وروی aux
متصل کنیددر صورت باز شدن قاب چشمی حتی اگر دستگاه خاموش باشد دزدگیر آژیر میکشد

جلو گیری از آلارم ھای ناخواسته
- حسگر را در مقابل نور مستقیم آفتاب نصب نکنید.
- ھنگامی که سیستم فعال است از ورود حیوانات
خانگی به محل پوشش حسگر خودداری کنید.
- حسگر را مقابل منبع گرما مانند ھیتر یا بخاری نصب
نکنید.
- حسگر را مقابل پنجره باز یا باد نصب نکنید.
- حسگر را در مکان ھایی که تغیرات دمایی سریع
دارند نصب نکنید.
- حسگر را در محل پایدار و بدون تکان خوردن نصب
کنید.
سایز و متراژ سیم کشی
#22 یا قطر بالاتر AWG ( 0.5mm ) - از سیم
استفاده کنید.
- جدول تناسب متراژ سیم کشی و قطر سیم به شرح
زیر می باشد.
٨٠٠ ۴٠٠ ٣٠٠ طول سیم (متر) ٢٠٠
١/۵ ١ ٠/٧۵ ٠/۵ (mm) قطر سیم
٣ ٢ ١
۶ ۵

تنظیم جامپر پھنای پالس:
حسگر دارای ٢ تنظیم، بابت نصب در محیط پایدار و
ناپایدار می باشد.
تنظیم کارخانه برای نصب در محیط پایدار می باشد.
جھت نصب چشمی  در محیط پایدار

چشم دزدگیر اماکن


مراحل تست چشم دزدگیر


حسگر را روشن کنید.
محل تست باید بی حرکت باشد و کسی در آن حرکت
نکند.
به مدت یک دقیقه بعد از روشن کردن صبر کنید.


تست حرکت

- قاب جلو را باز کنید.
- جامپر پھنای پالس باید در حالت پایدارو جامپر ال ای
دی در حالت فعال باشد.


- قاب جلو را دوباره سر جای خود ببندید.
- به آرامی در منطقه تحت پوشش حسگر حرکت کنید.
- دقت داشته باشید که با حرکت شما، ال ای دی حسگر
باید فعال شود.
- مابین ھر تست حرکت، ۵ ثانیه صبر کنید.
- جھت اطمینان از کارکرد مناسب، این تست را ھر
یک سال یک بار انجام دھید

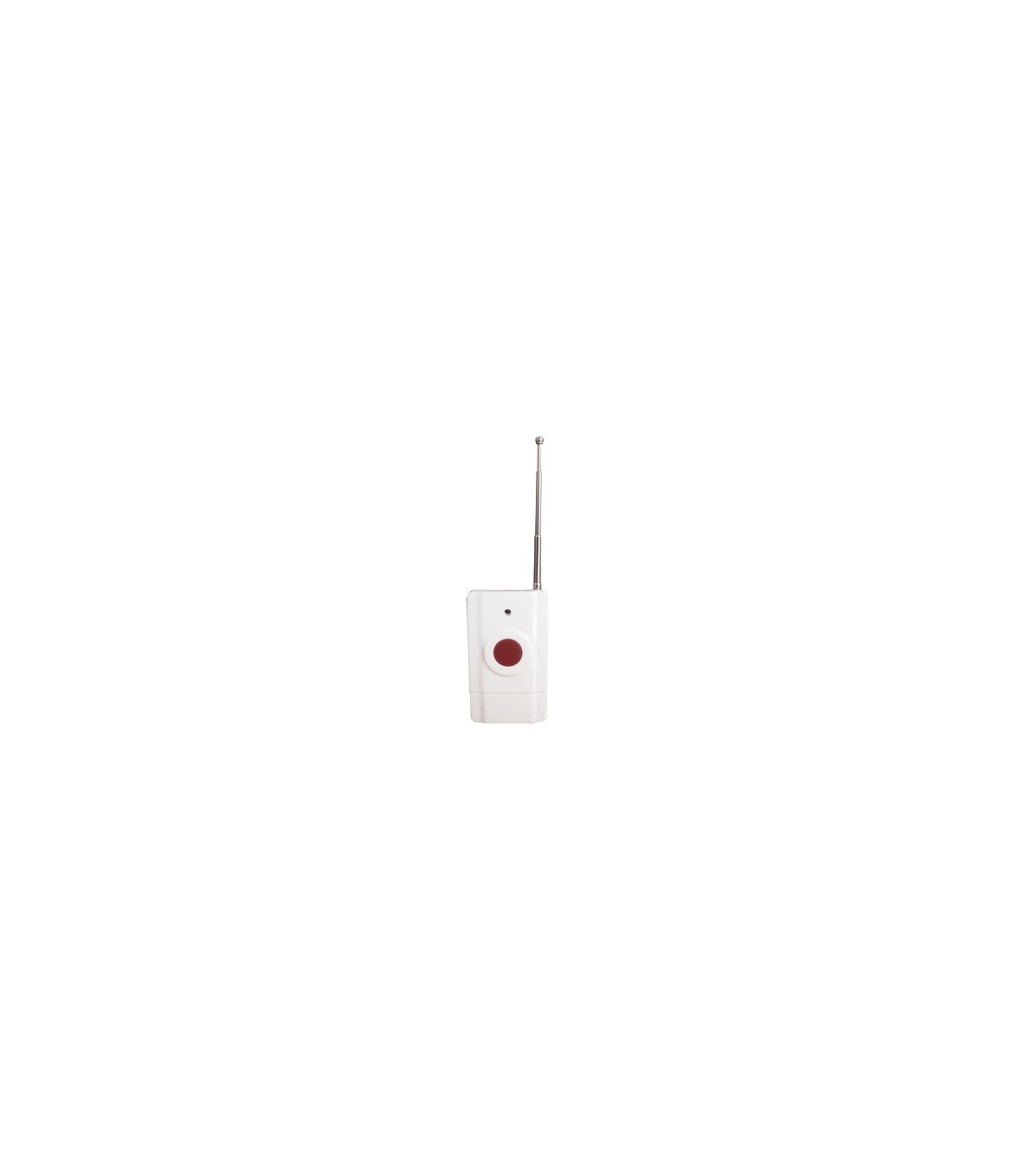

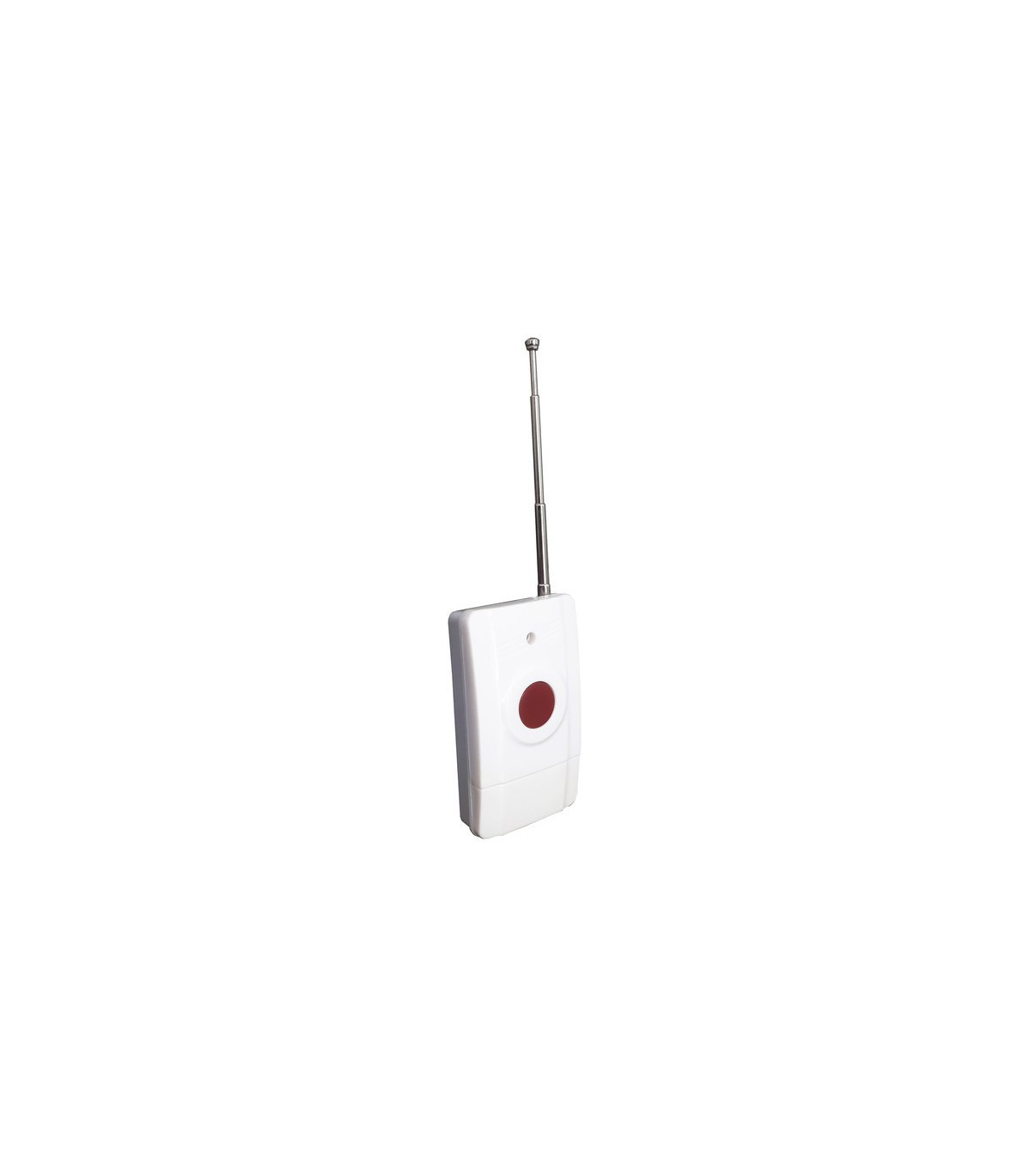

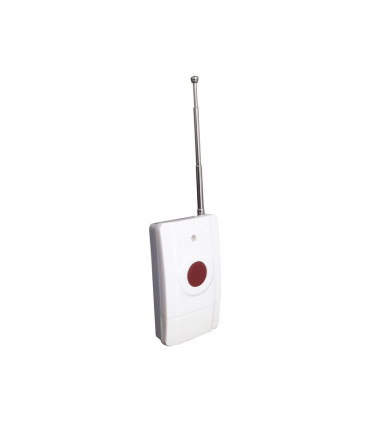

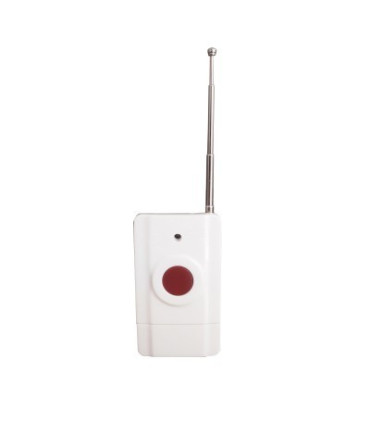

دکمه خطر اضطراری

با فشردن این دکمه دزدگیر محل به صدا در میاید و تلفن کننده به افراد تعیین شده تماس می گیرد این دکمه مناسب برای دزدگیر های نصب شده در منازل و مغازه ها و شرکت ها میباشد فرکانس این ریموت 315mhz میباشد
