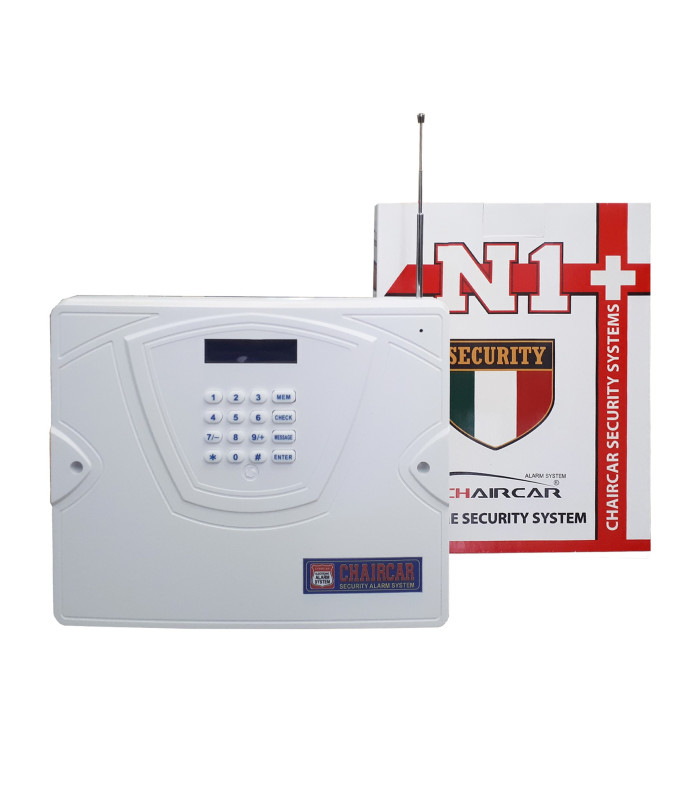

دزدگیر سیمکارتی و خط ثابت پیشرفته ضد هک چیرکار N1 راهکار جامع امنیتی برای حفاظت همه‌جانبه

قیمت خرید و مشخصات دزدگیر اماکن پیشرفته N1+ چیرکار

قابلیت ها ی دزدگیر اماکن پیشرفته چیرکار N1+ پلاس

برنامه ریزی و کنترل دستـگاه از طریق تمـاس صوتی،پیـام کوتاه و نـرم افزارهـای iOS , Android
دارای 4 خروجی قابـل کنتـرل با تماس صوتـی، پیـام کوتاه  و نرم افزار برای وسایل برقی
گزارش گیـری محـرمانه ( ارائه گـزارش فعـال و غیـر فعـال شدن دزدگیـر برای مدیـر)
امکـان متـوقف کـردن آلارم دستـگاه با وارد کـردن رمـز، هنـگام پخـش پیـام صـوتی
قابلیت نام گذاری هر زون به صـورت مجزا (فارسی و انگلیسی)
امکان تنظیـم سنسـورهای بی سیـم روی هـر یـک از زون ها
ارسال نام زون و شمـاره چشـم بی سیـم در پیـام آلارم
امکان افزودن ریموت اضطـراری (آلارم اضطـراری)
دارای 30 حافظه شماره تلفن(LINE ,SMS, GSM )
ارائه گزارش قطع و وصل برق شهر و قطع خط ثابت
دارای پنج زون با سیـم و یـک زون بی سیـم
تنظیم سطح امنیت دستـگاه (SECURITY)
برقراری تماس از طریق سیم کارت و خط ثابت
ارائه گزارش دوره ای شـارژ

تصویر و نحوه نصب سیم بندی دستگاه دزدگیر اماکن N1+

1- ورودی بـرق 220V
2- اتصـال ترانـس به بـرد دستــگاه
3- آنتـن GSM
4- چراغ میزان آنتن دهی سیم کارت
5- گیـره نگهدارنـده بــرد
6- فیوز 4A  بـرای باطـری
7- فیوز 2A برای AUX (تغذیه سنسورها)
8- پتاسومتـر ولتـاژ باتـری
9- سوکت سیم کارت (محل قرار گرفتن سیم کارت )
10- چــراغ تــغــذیــه دستـگـاه
11- دکمـه ســت کـردن ریمـوت
12- دکمه ست کردن سنسور بی سیم
13- ســوکــت بلنــدگــو داخـلی
14- ســوکــت کابل درب دستـگاه
15- میـکروفــن
16- کلید کشویی مربوط به زون ها
17- جامپرCHECK POWER
18- سـوکـــت آنتـــن فلـــزی
19- آنتــن فـــلزی(برد ریموت)
20- جامپر CHECK LINE
21- سوکت برد RXD
22- سوکت IC برای RXD

* هر زونی را که مورد استفاده قرار می دهید لازم است کلید کشویی آن را روی حالت OPEN
  قرار دهید.

* فاصله سنسورها تا دستگاه حداقل 2 متر باشد .

نکات مهم

1) رمز پیش فرض در کلیه مـراحل برنامه ریزی و کنتـرل دستگاه، 0000 می باشد .

2) اگر از سیـم کارت جدید استفاده می کنید  حتما پین کـد  آن را غیـر فعـال کنید .

توجه : اگر برای اولین بار از سیم کارت همـراه اول خود استفـاده می کنیـد، حتما قبـل
از استفاده، عملیات فعال سازی تماس را انجام دهید، برای فعال سازی تماس، کافی اسـت
 سیم کارت داخـل گوشی گذاشتـه شود . بعد از تماس با شماره دلخواه، زبـان مورد نظـر انتخاب و تاییـد شود . حتماً این مرحله در سیم کارت های جدید همراه اول انجام شود . در غیـر این صورت دستگاه دزدگیـر تمـاس برقرار نمی کند .

3) درصورت امکان برای ارائه کارایی بهتر دستگاه از سیـم کارت همراه اول استفاده شـود .

4)نرم افزارهای iOS و Android دستگاه دزدگیر سیم کارتی به جهت کاهش اشتباهات در نوشتن پیام و افزایش سطح امنیت دستگاه، ارائه شده است .

5) میزان آنتن دهـی سیم کارت از 0 تا 32 می باشد . به این صورت که از 20 به بعـد کیفیت آنتن دهی خیلی خوب است .

6) در این دستگاه به جای استفاده از جامپر یا سیم برای بستن زون ها از کلید کشویی استفاده شده است . به نحوی که هنگام متصل کردن سنسور به هر زون، باید کلید آن زون را بر روی حالت باز (OPEN) قرار داده شود . در غیـر اینصـورت با تحریک شدن هر زون دزدگیر عمل نمی کند .

7) حالت حافظه بدین معنی است که اگر در هنگام فعال بودن دزدگیر، یـکی از زون ها تحریک شود و شروع به آلارم کند .این حافظه(شماره زون) در دستگاه ذخیره می شود تا بتـوان آن بخشی که باعث آلارم شده را شناسـایی کرد . برای پاک کردن حالت حافظه ابتدا باید یک بـار دزدگیر را بدون اینکه آژیر بزند فعال و غیر فعال نمود .

8) LED سبـز رنـگ روی بـرد (شماره 4 راهنمای تصویر ) نمایشـگر آنتـن دهـی اسـت . بعـد از راه اندازی کامل دستگاه اگـر ایـنLED، 3 ثانیه یک بار چشمک بزند بدین معنـی است که سیم کارت آنتن دارد . در غیر اینصورت بخش سیم کارت خاموش است

راهنمای ریست کردن (بازگشت به تنظیمات کارخانه )

- بهتر است برای اولین بار دستگاه را ریست کنید . بدین صورت که ابتدا دکمه    را نگه داشته و در همین حالـت برق و یا باطری را وصـل کنید . دکمـه را همچنان نگه دارید تا صـدای بوق ممتد شنیده شـود و روی نمایشـگر کلـمه RESET مشاهده شود . دکمه را رها کنید و منتظر بمانید تا دستگاه بصورت کامل راه اندازی شود .

- در حالت فعال (ARM) هیچ گونه دسترسی به منو دستگاه ندارید

راهنمای سریع صفحه کلید

راهنمای سریع ریموت و استفاده از دستگاه برای کاربر

راهنمای سریع زون

راهنمای سریع برنامه ریزی دستگاه از طریق پیام

راهنمای سریع برنامه ریزی دستگاه از طریق پنل

ترمینال باتری  (BAT)

با دقت  در رعایت جهت، سیم های باتری را وصل کنید . سیم قرمز به مثبت و سیم مشکی به منفی وصل شود . این مسیر به یک فیوز 4 آمپر مجهز است .

(13 ولت) AUX

تغذیه كلیه چشـم ها را با حفظ جهت به طور موازی به هم وصل كنید. سپـس با رعـایت  جهت صحیح آن را به ترمینال AUX وصل كنید . این مسیر مجهز به یك فیوز 2 آمپر است.

خروجی برای آژیر  (SIR)

.اگـر از آژیر استفـاده می کنید، سیـم های آن را با رعایت جهـت صحیـح به ترمینال  S I R وصل کنید .

خروجی برای بلندگوها  (SP)

بلندگوها را به طور موازی به هم وصـل کنید (حداکثر 2 بلنـدگوی 8 اهـم 25 وات) سپـس آنها را به ترمینال SP وصل کنید .
- در صورت نیاز به بلندگوی بیشتر لازم است از برد آژیر بیرونی استفاده نمود .

زون ها(Z1 , Z2 , Z3, Z4)

تمامی زون ها به صورت (NC (NORMALLY CLOSED می باشند . یعنی اتصال بیـن دو پـایه بستـه می باشد و درصـورت باز شدن این مسیر دستگاه شروع به آلارم می کند .
- در صورتی اتصال بیش از یک سنسور به زون، سنسورها باید به صورت سری به هم متصل شوند  .

خط تلفن  (TEL)

این ترمینال جهت اتصال به خط تلفن طراحی شده است .درصورت استفاده از اینترنت بر روی خط، حتماً  از نویز گیر خط تلفن (Splitter)  استفاده کنید .

خروجی ها  ( OUT1 - OUT2 - OUT3-OUT4  )

از خروجی های دستگاه می توان برای کنترل وسایل بـرقی مانند لامپ و کـولر استفـاده نمود بدین معنی که می توان از طریق تماس و یا نرم افزار وسایل برقی را  از راه دور خاموش و روشن کرد .
out1 : این خروجی 2 حالت دارد که فقط می تواند در یـکی از حالت ها استفاده گـردد .
 حالت اول : در این حالت به عنوان یک خروجی آزاد عمل می کند .
حالت دوم : (LED-ARM) در ایـن حالت با فعـال شدن دزدگیـر، خروجـی ولتـاژ منـفی می دهـد و با غیر فعـال شدن دزدگیـر، این ولتـاژ منفی قطع می شـود . در این صـورت
نمی توان آن را با تماس یا پیام خاموش و روشن نمود .
out 2،3،4 : ایـن خروجی ها به عنوان یـک خروجـی آزاد عمـل می کننـد کـه  out4 توسط ریموت نیز قابل کنترل می باشد .  اگر دکمه   یا    ریموت را نـگه دارید دستگاه به صـورت لحظه ای خروجی منفی میدهد . این فرمان برای راه اندازی رله در باز کن مناسب است.

* out 1,2,3 توسط ریموت قابل کنترل نیست .

* رای کنترل وسایل برقی حتما از رله استفاده شود و مستقیما از خروجی های دستگاه گرفته نشود .

دزدگیر اماکن چیرکار +N1 مجهز به ریموت بردبالا و سیستم تلفن کننده سیمکارتی و خط ثابت با امکاناتی از جمله 4 خروجی منفی قابل کنترل از طریق تماس، پیام و نرم افزار، گزارشگیری محرمانه، نامگذاری زون ها بصورت مجزا(فارسی-انگلیسی)، تغییر حالت شماره گیری(تن و پالس، تنظیم سنسور بیسیم روی هر یک از زون ها، گزارش قطع و وصل برق شهری، اطلاع گزارش دوره ای شارژ سیمکارت، 30حافظه شماره تلفن، امکان افزودن ریموت اضطراری، امکان کد دادن تا 12ریموت و ... یکی از مجهزترین دستگاه های دزدگیر اماکن می باشد.
