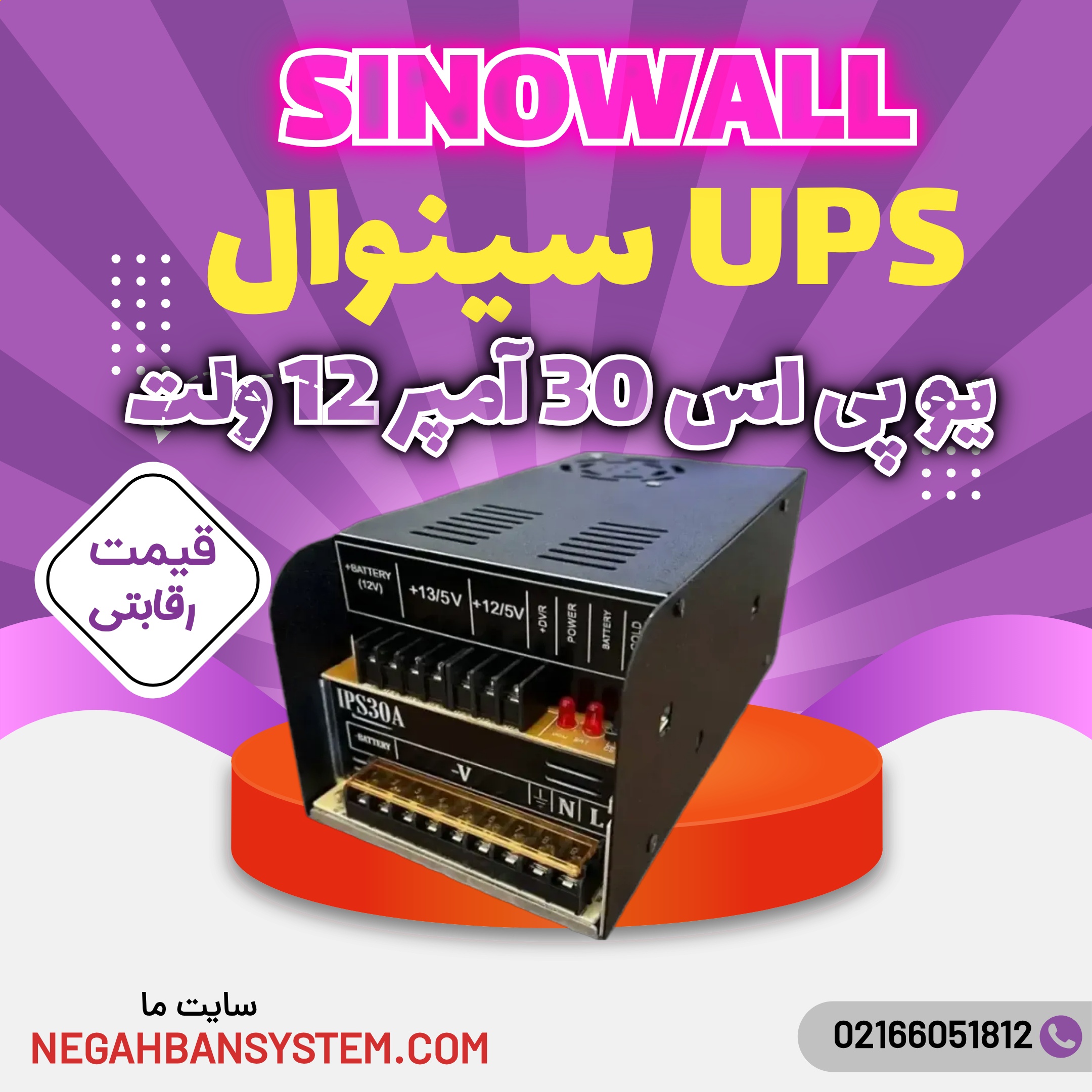

یو پی اس دوربین مداربسته UPS IPS 30A

کاربرد یو پی اس 30 آمپر در سیستم‌های حفاظتی و نظارتی

یو پی اس 30 آمپر نقش بسیار مهمی در حفظ امنیت اماکن دارد. در سیستم‌هایی مانند دزدگیر اماکن، دوربین‌های مداربسته، دستگاه‌های ضبط تصاویر، مودم‌ها، روترها و تجهیزات شبکه، قطع برق حتی برای چند دقیقه می‌تواند باعث ایجاد ضعف امنیتی شود. این یو پی اس با تأمین برق پایدار، باعث می‌شود سیستم حفاظتی بدون وقفه به کار خود ادامه دهد و امنیت محل حفظ شود.

ویژگی های UPS سینووال مدل بلک

1.تشخیص باطری معیوب و حذف آن از مدار
2.حذف نویز مغناطیسی و الکتریکی
3.حفاظت در مقابل برگشت ولتاژ باطری هنگام قطع برق
4.حفاظت از دستگاه های مصرف کننده در مقابل تغیرات ولتاژ
5.دارای 6 ترمینال خروجی
6.دارای ترمینال ارت
7.دارای قابلیت  cold start

مزایای استفاده از یو پی اس 30 آمپر دوربین مداربسته

استفاده از یو پی اس 30 آمپر باعث می‌شود تجهیزات شما در هر شرایطی روشن و فعال باقی بمانند. این موضوع به‌ویژه برای مکان‌هایی مانند فروشگاه‌ها، شرکت‌ها، ساختمان‌های اداری، انبارها، منازل هوشمند و کارگاه‌ها بسیار حیاتی است. توان 30 آمپر این دستگاه امکان اتصال باتری‌های قدرتمند را فراهم می‌کند و مدت زمان پشتیبانی بالاتری نسبت به یو پی اس‌های ضعیف‌تر ارائه می‌دهد.

چرا خرید یو پی اس 30 آمپر از نگهبان سیستم؟

در نگهبان سیستم تلاش شده است محصولاتی ارائه شود که از نظر کیفیت، کارایی و سازگاری با سیستم‌های حفاظتی، در بالاترین سطح قرار داشته باشند. یو پی اس 30 آمپر عرضه‌شده در این مجموعه، مناسب استفاده در پروژه‌های حرفه‌ای بوده و با انواع دزدگیر اماکن، دوربین مداربسته و تجهیزات شبکه کاملاً سازگار است.

علاوه بر این، کارشناسان نگهبان سیستم قبل از خرید، مشاوره تخصصی ارائه می‌دهند تا مشتریان بتوانند متناسب با نیاز واقعی خود، بهترین انتخاب را داشته باشند. این موضوع باعث می‌شود هزینه اضافی پرداخت نشود و سیستم برق پشتیبان به‌درستی طراحی گردد.

کاتالوگ و راهنمای نصب UPS سینوال مدل بلک

برق اضطراری مخصوص دوربین مداربسته UPS

برخی ویژگی های UPS IPS 30A

نگهداری بیشتر شارژ باطری و افزایش طول عمر باتری

تشخیص باطری معیوب و حذف آن از مدار

حذف نویز مغناطیسی و الکتریکی

 حفاظت از درگاه باطری در مقابل اتصال معکوس

تشخیص باطری بالاتر از 18 ولت و عدم پذیرش آن

حفاظت در مقابل برگشت ولتاژ باطری هنگام قطع برق

حفاظت از دستگاه های مصرف کننده در مقابل تغییرات ولتاژ برق شهری

حفاظت در مقابل اتصال کوتاه و اضافه بار به صورت نرم افزاری و سخت افزاری از طریق برد کنترل

 قابلیت  Cold Start

دارای شش ترمینال خروجی با ولتاژهای 12.5 و  13.5 ولت برای جلوگیری از اُفت ولتاژ در مسیر های سیم کشی

شارژ باطری با ولتاژ 13.5 ولت

 دارای ترمینال ارت

بدون فضای داخلی برای باطری ( ابعاد دستگاه  9.5* 11.5* 22.5 سانتی متر)

 قطع ولتاژ خروجی در 11 ولت

شرح پشتیبانی

 4 دوربین دید در شب + باطری180 آمپر+ NVR or DVR 4Ch

مودم ، هاب ، گیرنده ، فرستنده  و...... تقریبا مانند یک دوربین جریان مصرف می کنند

باطری در بیرون از دستگاه قرار می گیرد و در جدول مشخص شده چه تعداد دوربین و باطری  می توانند به دستگاه متصل گردند.

نشانگر های led

Power: روشن بودن این LED به معنای استفاده سیستم از برق شهری می باشد و همچنین اگر باطری شارژ کمی داشته باشد در حال شارژ کردن باطری نیز هست.

Battrey: این LED هنگام قطع برق روشن می شود ، در این حالت LED مربوط به  Power خاموش است و

دستگاه ها در حال استفاده از برق باطری می باشند اگر ولتاژ باطری به 11 ولت برسد خروجی قطع شده و این LED نیز خاموش می شود.

:cold start

برای راه اندازی دستگاه بدون برق شهری ، یک لحظه میکروسوئیچ را بفشارید و باطری بدون برق شهری وارد مدار شده و ترمینال های خروجی فعال می گردد.

راهنمای نصب و ترتیب اجرای UPS

1. با توجه به جریان مصرفی دوربین ها و دستگاه  DVRیا NVR و مدت زمان موردنیاز ، باطری را انتخاب نمایید.(جدول صفحه 7)

2. هنگام اتصال باطری به دستگاه، جابجایی باطری یا تغییر سیم کشی و .... برق دستگاه را قطع نمایید. اگر باطری با پلاریته صحیح به دستگاه متصل شود رله دستگاه  صدای تیک می  دهد و این نشانه پذیرفتن باطری است و ترمینال باطری دارای ولتاژ و فعال می گردد. اگر باطری متصل نگردد این ترمینال ولتاژ ندارد.

3. اگر بخواهید بدون برق شهرباطری را وارد مدار کرده و خروجی های دستگاه برق اضطراری دارای ولتاژ گردد کافی است دکمه cold start را به مدت یک ثانیه نگه داشته و سپس رها نمایید.

4. در ردیف بالا یک ترمینال برای +DVRیا NVR+ (فاصله مسیر سیم کشی DVR یا NVR از دستگاه برق اضطراری باید کمتر از یک متر باشد) دو ترمینال برای دوربین های با فاصله کمتر از 20 متر و 12.5+ ولت ، سه ترمینال برای دوربین های با فاصله بیشتر از 20 متر و 13.5 ولت و ترمینال آخر +باطری می باشد. (باطری باید 12 ولتی باشد)

ترمینال های مثبت با 6 فیوز مجزا محافظت شده است. هر ترمینال قابلیت اتصال تا 6 دوربین را دارد.

شش ترمینال از سمت چپ در ردیف پایین ، برای منفی و مشترک می باشد.

5. ولتاژ ورودی بین 180 ولت تا 250 ولت مجاز می باشد.(ردیف پایین دو ترمینال اول سمت راست L  و N)

ترمینال سوم از سمت راست برای ارت می باشد.

نکات نصب UPS :

1.سوختن فیوز:  در صورت  وجود  اتصالی در مسیر سیم کشی ، فیوز  مربوط به  آن ترمینال می سوزد. پس از رفع  اتصالی درب دستگاه را باز نموده و فیوز را تعویض نمایید.(فیوز شیشه ای 5  الی 7 آمپر) اگر سوختن فیوز در اثر جریان مصرفی زیاد سیستم از آن ترمینال است ، فیوز آن ترمینال را با فیوز آمپر بالاتر (بطور مثال فیوز شیشه ای 10 آمپر) عوض نمایید.

 2.باطری وارد مدار نمی شود:  اگر باطری  برعکس متصل شده باشد وارد  مدار نمی شود. اگر باطری از ابتدا دشارژ باشد به عنوان باطری معیوب  شناخته شده  و  وارد مدار نمی شود بنابراین باطری  باید در ابتدای راه اندازی  شارژ  داشته باشد . اگر ولتاژ  باطری در بدو راه اندازی از ولتاژ شارژر  دستگاه  بیشتر باشد دستگاه روی باطری روشن می شود  در این حالت  اجازه  بدهید تا سیستم ها کمی از جریان  باطری را مصرف کنند و ولتاژ  باطری کمتر از ولتاژ شارژر دستگاه  شود در این حالت دستگاه می تواند با برق شهر روشن گردد. اگر ولتاژ باطری بیشتر از 18 ولت باشد وارد مدار نمی گردد.

3.دقت نمایید هنگامی که برق شهری وصل است، باید فن دستگاه کار کند.

4.چنانچه این دستگاه در معرض گرد و غبار قرار دارد  باید به صورت دوره ای باد گرفته شود. گرد و غبار در عملکرد دستگاه های الکترونیکی اختلال بوجود آورده و عمر دستگاه ها را کاهش می دهد.

5.اگر این دستگاه در فضای بسته مانند رک ، گاوصندوق ، کمد یا... نصب شده ، باید آن فضای بسته نیز دارای تهویه مناسب باشد.

6. در سیستم های 4 و 8 کانال می توانید سوکت  فن را  از برد جدا نمایید تا صدای فن کاملا قطع گردد ولی فن به عمر دستگاه کمک می کند.

7.ممکن است هنگام تعویض فیوز پایه های فیوز کمی از هم  فاصله گرفته باشد در این صورت دوطرف پایه فیوز را به هم نزدیک و بعد فیوز را در آن جایگذاری نمایید مطمئن شوید که فیوز در جای خود محکم باشد.

8.هر ماه یکبار ، از عملکرد باطری در قطع برق مطمئن شوید. در این دستگاه عمر باطری بهینه شده است.

 9. در پروژه های گسترده سیستم را به چند قسمت تقسیم نموده و از چند دســتگاه  برق اضطراری با باطری های جداگانه استفاده نمایید در اینصورت هزینه سیم کشی نیز بسیار کاهش می یابد. بهتر است دستگاه ها، جایی در مرکز سیم کشی ها قرار بگیرند. دستگاه DVR در یک سیستم معمولا بیشترین جریان را مصرف می کند و باید به دستگاه برق اضطراری نزدیک باشد.

10. این دستگاه برای استفاده در فضاهای مسقف طراحی شده است.

11. استفاده از دو یا چند دستگاه برق اضطراری با یک باطری مشترک امکان پذیر نمی باشد و اشتباه است.

12. برای استفاده از یک یا چند باطری ، با یک دستگاه برق اضطراری ، باید باطری ها مشابه هم بوده و بصورت موازی متصل شوند یعنی باطری ها 12 ولتی باشند و پلاریته مثبت باطری ها به هم و پلاریته های منفی نیز به هم وصل شوند در نتیجه ولتاژ مجموعه باطری ها 12 ولت می گردد و جریان باطری ها با یکدیگر جمع می شوند.

(دقت نمایید در حالت سری ، برآیند ولتاژ 24 ولت میشود که اشتباه است)

 انتخاب باطری مناسب و زمان روشن بودن سیستم هنگام قطع برق

نوع تجهیزات  /   باطری 9AH در روز   /  باطری 9AH در شب  /       200 - 150 دقیقه

* با توجه به نوع IR دوربین ها و نوع هارد ، زمان نگهداری شارژ در بازه های زمانی فوق قرار می گیرد.

* در روز به دلیل خاموش بودن IR دوربین ها، زمان نگهداری شارژ بیشتر است.

* در صورت استفاده از  باطری با آمپر بالاتر ، زمان به همان نسبت افزایش می یابد.

Converter

O13-AT12090230

INPUT : 12 VDC

OUTPUT : 9 VDC

I START : 5 A

I REAL: 1.5 A

O13-AT12050230

INPUT : 12 VDC

OUTPUT : 5 VDC

I START : 5 A

I REAL: 1.5 A

تجهیزاتی  مانند  هاب یا  مودم که با  ولتاژ  9 یا 5 ولت کار می کنند  را با “ تبدیل 12 به 5 ولت یا تبدیل 12 به 9 ولت“  به دستگاه برق اضطراری متصل نمایید برای جلوگیری از افت ولتاژ در مسیرهای طولانی سیم سمت 12 ولت را از دستگاه برق اضطراری سیم کشی کرده و تبدیل را کنار هاب یا مودم قرار دهید.(اگر به جریان بیشتری نیاز است تبدیل های با ولتاژ یکسان را با یکدیگر موازی نمایید)

راه اندازی تجهیزات با ولتاژ بالاتر از 12 ولت با UPS سینوال

تجهیزاتی مانند  رادیو ، مانیتور ، برخی از انواع هاب که با ولتاژ بالاتر از 12 ولت کار می کنند را با استفاده از یک اینورتر اتومبیلی راه اندازی نمایید. اینورتر را نزدیک دستگاه برق اضطراری نصب نموده و مثبت ، منفی ورودی اینورتر را به خروجی 13.5 دستگاه برق اضطراری متصل نمایید. سمت 220 ولت اینورتر را سیم کشی کرده و تجهیزات مذکور را با آداپتور خودش وصل نمایید. به جهت مثبت منفی پلاریته اینورتر دقت نمایید.

در کاتالوگ برخی تجهیزات مانند رادیوهای میکروتیک ، ولتاژ کاری بین 9 الی 36 ولت درج شده است. شما می توانید این تجهیزات را بطور مستقیم به دستگاه برق اضطراری متصل نمایید.

اگر جریان راه اندازی اینورتر ، فیوز شیشه ای خروجی را می سوزاند فیوز آن را با فیوز 10 آمپری جایگزین نمایید.

شرایط ضمانت یو پی اس 12 ولت سینوال

* ارائه ضمانت مشروط به حیات است.

*ضمانت تعویض این دستگاه 12 ماه می باشد.

*نواقص در اثر ضربه، آب، آتش، استفاده غیر اصولی مشمول ضمانت نمی شود.

* با درج علت برگشتی و پیشنهادات ارزشمندتان در طراحی و تولید محصولات بهتر سهیم باشید.
