آموزش نصب دزدگیر اتومبیل

مقدمه

امروزه استفاده از دزدگیر خودرو یکی از بهترین روش‌ها برای افزایش امنیت ماشین و جلوگیری از سرقت است. با این حال، عملکرد درست این سیستم تا حد زیادی به نصب اصولی و صحیح دزدگیر خودرو بستگی دارد. اگر دزدگیر به‌درستی نصب نشود، ممکن است با مشکلاتی مانند آژیر بی‌دلیل، اختلال در قفل مرکزی، عملکرد نادرست ریموت یا حتی تخلیه باتری خودرو مواجه شوید.

در این مقاله، قصد داریم آموزش نصب دزدگیر خودرو را به صورت کلی و مرحله‌به‌مرحله بررسی کنیم تا با ساختار نصب، سیم‌کشی، محل قرارگیری قطعات و نکات مهم آن آشنا شوید.

دزدگیر خودرو از چه بخش‌هایی تشکیل شده است؟

قبل از شروع نصب، بهتر است اجزای اصلی دزدگیر خودرو را بشناسید. هر سیستم دزدگیر معمولاً از بخش‌های زیر تشکیل می‌شود:

• یونیت اصلی یا مغزی دزدگیر
• ریموت کنترل
• آژیر
• سنسور ضربه
• سیم‌کشی و سوکت‌ها
• LED هشدار
• شاسی یا دکمه مخفی
• خروجی قفل مرکزی
• سنسور درب، کاپوت و صندوق

شناخت این اجزا باعث می‌شود درک بهتری از مراحل نصب دزدگیر ماشین داشته باشید.

ابزارهای لازم برای نصب دزدگیر خودرو

برای اجرای صحیح نصب، معمولاً به ابزارهای زیر نیاز است:

استفاده از ابزار مناسب، کیفیت نهایی نصب را بالا می‌برد و احتمال خطا را کاهش می‌دهد.

مراحل کلی نصب دزدگیر خودرو

1. انتخاب محل مناسب برای یونیت دزدگیر

اولین مرحله در نصب دزدگیر خودرو، انتخاب محل مناسب برای یونیت اصلی است. این بخش باید:

• دور از دید مستقیم باشد
• به دسته سیم اصلی نزدیک باشد
• از رطوبت و حرارت بالا دور بماند
• در برابر ضربه و دسترسی سارق محافظت شود

معمولاً یونیت پشت داشبورد یا زیر آن نصب می‌شود.

2. شناسایی سیم برق، بدنه و ACC

برای راه‌اندازی سیستم، ابتدا باید سیم‌های اصلی خودرو شناسایی شوند:

• برق مستقیم 12 ولت
• منفی یا بدنه
• ACC یا برق سوئیچ

در این مرحله بهتر است از مولتی‌متر استفاده شود تا سیم‌ها به‌درستی تشخیص داده شوند. اشتباه در این بخش می‌تواند باعث آسیب به یونیت یا اختلال در عملکرد دزدگیر شود.

3. اتصال سیم‌های اصلی دزدگیر

پس از شناسایی مسیرها، نوبت به اتصال سیم‌های اصلی می‌رسد. در اغلب مدل‌ها، سیم‌های اصلی شامل موارد زیر هستند:

• سیم برق مثبت
• سیم منفی
• سیم فلاشر
• سیم قفل
• سیم بازکن
• سیم تحریک درب
• سیم آژیر

این اتصالات باید کاملاً دقیق، عایق‌بندی شده و محکم انجام شوند تا در طول زمان دچار قطعی یا نویز نشوند.

4. نصب آژیر دزدگیر

آژیر باید در بخشی از خودرو نصب شود که:

• در معرض مستقیم آب نباشد
• صدای آن به‌خوبی پخش شود
• دسترسی به آن برای سارق سخت باشد
• به قطعات داغ موتور نزدیک نباشد

بهترین محل معمولاً درون محفظه موتور و در جای نسبتاً محافظت‌شده است. در نصب آژیر دزدگیر ماشین باید مسیر سیم‌کشی نیز ایمن و عایق باشد.

5. نصب سنسور ضربه

سنسور ضربه یکی از اجزای مهم دزدگیر است و باید در محل مناسبی نصب شود تا لرزش‌ها را درست تشخیص دهد. این سنسور معمولاً در داخل کابین و نزدیک بدنه نصب می‌شود.

نکته مهم:

اگر حساسیت سنسور بیش از حد بالا تنظیم شود، دزدگیر با کوچک‌ترین لرزش فعال می‌شود. اگر هم خیلی پایین باشد، کارایی امنیتی آن کاهش پیدا می‌کند.

6. اتصال به درب‌ها و قفل مرکزی

در بسیاری از خودروها، دزدگیر به سیستم قفل مرکزی متصل می‌شود تا با فشردن دکمه ریموت، درها باز و بسته شوند. در این مرحله باید سیم‌های مربوط به:

• قفل درب‌ها
• بازکن درب‌ها
• تحریک منفی یا مثبت

به‌درستی شناسایی و متصل شوند.

این بخش یکی از حساس‌ترین مراحل آموزش سیم کشی دزدگیر خودرو است، چون در خودروهای مختلف نوع فرمان قفل مرکزی متفاوت است.

7. نصب چراغ LED هشدار

چراغ LED هشدار معمولاً روی داشبورد یا کنار شیشه جلو نصب می‌شود تا از بیرون خودرو قابل مشاهده باشد. وجود این چراغ علاوه بر نمایش فعال بودن سیستم، جنبه بازدارنده نیز دارد.

8. نصب شاسی مخفی یا دکمه تنظیمات

بسیاری از دزدگیرها دارای یک شاسی مخفی برای تنظیمات، کددهی ریموت یا ریست اضطراری هستند. این شاسی باید در محلی قرار بگیرد که:

• برای کاربر قابل دسترس باشد
• برای افراد غریبه مشخص نباشد

9. تست نهایی عملکرد دزدگیر

پس از پایان نصب، باید تمام عملکردهای سیستم بررسی شود:

• باز و بسته شدن درها با ریموت
• عملکرد آژیر
• کارکرد فلاشر
• تحریک درب‌ها
• سنسور ضربه
• عملکرد صندوق و کاپوت در صورت اتصال
• برد ریموت

تست نهایی باعث می‌شود قبل از بستن کامل پنل‌ها، هرگونه خطا یا اتصال اشتباه مشخص شود.

نکات مهم در نصب دزدگیر خودرو

برای اینکه نصب دزدگیر ماشین به‌صورت حرفه‌ای انجام شود، رعایت این نکات ضروری است:

• از اتصال‌های شل و غیرایمن خودداری کنید
• تا حد امکان از هویه و عایق مناسب استفاده شود
• سیم‌ها را از مسیرهای داغ یا متحرک عبور ندهید
• یونیت را در محل مخفی و ایمن قرار دهید
• سنسور ضربه را اصولی تنظیم کنید
• از نقشه سیم‌کشی متناسب با مدل خودرو استفاده کنید
• در خودروهای جدید، به سیستم برق و ECU حساسیت بیشتری داشته باشید

اشتباهات رایج هنگام نصب دزدگیر ماشین

بسیاری از مشکلات بعدی دزدگیر، به دلیل نصب اشتباه ایجاد می‌شوند. رایج‌ترین خطاها عبارت‌اند از:

• اتصال اشتباه برق مثبت و ACC
• نصب آژیر در محل نامناسب
• تنظیم نادرست سنسور ضربه
• اتصال غیراصولی به قفل مرکزی
• استفاده از اتصالات ضعیف و بدون عایق
• قرار دادن یونیت در محل قابل دسترس
• بی‌توجهی به تست نهایی

این اشتباهات می‌توانند باعث شوند دزدگیر به‌درستی کار نکند یا حتی به برق خودرو آسیب برسد.

آیا نصب دزدگیر خودرو در همه ماشین‌ها یکسان است؟

خیر. هرچند اصول کلی نصب مشابه است، اما نوع سیم‌کشی، فرمان قفل مرکزی، محل قرارگیری قطعات و ساختار برق در خودروهای مختلف متفاوت است. به همین دلیل، آموزش نصب دزدگیر خودرو به‌صورت عمومی مفید است، اما برای نصب دقیق باید مدل خودرو و مدل دزدگیر هم در نظر گرفته شود.

چه زمانی بهتر است نصب دزدگیر را به متخصص بسپاریم؟

اگر تجربه کافی در برق خودرو ندارید، بهتر است نصب دزدگیر را به نصاب حرفه‌ای بسپارید؛ مخصوصاً در شرایط زیر:

• خودرو دارای برق مالتی‌پلکس است
• دزدگیر تصویری یا پیشرفته نصب می‌کنید
• می‌خواهید به صندوق‌پران یا شیشه‌بالابر متصل شود
• خودرو دارای قفل مرکزی حساس یا خاص است
• قصد نصب GPS یا ردیاب به‌صورت هم‌زمان دارید

نصب تخصصی باعث افزایش امنیت، کاهش خطا و طول عمر بیشتر سیستم می‌شود.

مزایای نصب اصولی دزدگیر خودرو

اگر دزدگیر خودرو به‌درستی نصب شود، مزایای زیادی به همراه دارد:

• افزایش امنیت خودرو
• عملکرد دقیق ریموت و قفل مرکزی
• کاهش آژیرهای اشتباه
• کاهش احتمال خرابی زودرس
• هماهنگی بهتر با برق خودرو
• افزایش رضایت کاربر در استفاده روزمره

سوالات متداول درباره نصب دزدگیر خودرو

نصب دزدگیر خودرو چقدر زمان می‌برد؟

بسته به نوع خودرو و مدل دزدگیر، معمولاً بین 2 تا 5 ساعت زمان نیاز دارد.

آیا می‌توان دزدگیر را بدون قفل مرکزی نصب کرد؟

بله، اما بسیاری از قابلیت‌های کاربردی دزدگیر در کنار قفل مرکزی معنا پیدا می‌کنند و بهتر است هر دو با هم هماهنگ باشند.

مهم‌ترین بخش در سیم‌کشی دزدگیر چیست؟

تشخیص درست برق مثبت، منفی، ACC و سیم‌های قفل مرکزی از مهم‌ترین بخش‌های نصب هستند.

آیا تنظیم سنسور ضربه ضروری است؟

بله، چون اگر درست تنظیم نشود، دزدگیر یا بیش از حد حساس می‌شود یا امنیت کافی نخواهد داشت.

محل نصب یونیت دزدگیر کجاست؟

معمولاً پشت داشبورد یا زیر آن، در محل مخفی و دور از حرارت و رطوبت نصب می‌شود.

جمع‌بندی

آموزش نصب دزدگیر خودرو شامل شناسایی سیم‌های اصلی، نصب یونیت، اتصال آژیر، سنسور ضربه، قفل مرکزی و انجام تست نهایی است. اگر این مراحل به‌درستی اجرا شوند، دزدگیر عملکردی پایدار، دقیق و ایمن خواهد داشت. با این حال، چون سیستم برق خودروها با یکدیگر متفاوت است، در بسیاری از موارد بهتر است نصب توسط فرد متخصص انجام شود.

اگر هدف شما افزایش امنیت خودرو و جلوگیری از خطاهای احتمالی است، نصب اصولی دزدگیر ماشین اهمیت زیادی دارد و نباید با اتصالات غیراستاندارد انجام شود.

اصطلاحات:
 منبع تغذیه (باطری): bttery , batt=source=power
 سرباطری مثبت(+): +12v=positive=gostant
 سرباطری منفی(-): GND=negative =chassis
 کاپوت = hood
 صندوق عقب= trunk
 صندوق بازکن یا صندوق پران= trunk opener , release
 شاسی فشاری = pin switech
 شاسی فشاری در (-) = کلید لادری منفی (-) = (-) door pin switch
 شاسی فشاری در (+) = کلید لادری مثبت (+)= (+) door pin switch
 بعدا در مورد تفاوت این دو توضیح میدم.
 فلاشر =علامت دادن: (+)parking light= hazard=light= signl
 سیم = wire
 برق پله اول سوییچ = ACC
 آژیر= siren
 قطع کردن ، غیر فعال کردن= cut = interrupt= kill= dusable (بعدا در باره ان صحبت می کنم)
 بوق= بلندگو : horn
 شاسی ریست = over-ride , reset
 سنسور ضربه : shock sensor
 قفل مرکزی: centeral lock
 آنتن= گیرنده یا فرستنده: Antenna , ANT
 تحریک( عاملی که باعث زدن دزدگیر می شود)= Trigger
 ترمز= Brake
 ترمز دستی = hand Brake
 پیجر= pager , beepe
 خوب دوستان این اصلاحاتی که گفته شد در تمامی نقشه های
فنی نصب دزدگیر بکار می رود که هر شرکتی در بین اصطلاحاتی
(که چندتایی می باشد) یکی از انها استفاده می کند


ورودی و خروجی های دزدگیر:
 الف- کل تریگرهایی که در دزدگیر باعث فعال شدن می باشد:
 1- ضربه = شوک سنسور
 2- باز شدن درب = سیم لادری
 3- باز شدن کاپوت یا صندوق = سیم لادری صندوق یا کاپوت
 4- ON شدن سوئیچ = سیم (ON) دزدگیر
 5- در صورت وجود چشم التراسونیک
 ب- ورودی های مهم (حتما باید سیمهایشان وصل شوند):
 1- برق مثبت +12v
 2- برق منفی GND (اتصال بدنه)
 3- سیم لادری مثبت (+) یا منفی (-)
 4- سیم شاسی کاپوت و صندوق ، منفی (-)
 5- سوئیچ (سیم ON)
 ج- خروجی های مهم ( حتما باید سیمهایشان وصل شود):
 1- آژیر (+)
 2- فلاشرها (+) که بیشر اوقات دو سیم دارند.
 3- قفل مرکزی که بعدا بطور مفصل در مورد تیپهای ان بحث می شود.
 بنابراین دوستان کلا 10 سیم وصل کردنی مهم داریم.
 البته در اینجا تا یادم نرفته این نکته را ذکر کنم که، در وصل کردن سیم های
برق و اتصال منفی نهایت دقت را بکنید چونکه در صورت شل بودن و یا در جای
نامناسب وصل کردن خطراتی برای راننده و یا ماشین و یا برای برد اصلی پیش می اورد
که باید نهایت دقت کرد و دلیلش را وجود قطعی بنام استارت کیلر یا ماشین خاموش کن
 می باشد (در صورتی که نصب بکنید)که اگر ماشین در حین حرکت باشد فقط یک لحظه
 کافی این دو سیم (مثبت یا منفی برق) قطع و وصل بشود که در ان صورت ماشین در هر
 سرعتی که باشد در جای خود می ایستد و باعت بروز تصادف می شود. پس توصیه می شود
تا جایی که می شود این قطعه را بروی ماشین نصب نکنید.

ما برای نصب دزدگیر یکسری ابزار و دستگاه لازم داریم:
 1- اولین چیزی که یک نصاب باید بداند اطلاعاتی در مورد ماشین است که بعدا در
 مورد ان صحبت می کنم مثل لادری ها، لامپ سقف،قفل مرکزی، وضعیت ریموت کنترل ها
 2- لامپ تست ( دوستان برای استفاده از این ابزار بسیار دقت بکنید مخصوصا
 درماشینهای کامپیوتری مثل 206 و زانتیا که بعدا نحوه استفاده از ان را ذکر می کنم)
 3- سیم چین کوچک و سیم لخت کن و چسب وایر
 4- نقشه فنی دستگاه
اولین سیم فلاشر ها (parking light)می باشد (همان که چراغ خطر ها وقتی
در باز می شود و یا آژیر بصدا در میاد شروع بکار کردن می کنند)
 این سیم بروی کیت اصلی دو تا است که رنگ انها در اکثر دزدگیر ها قهوه ای
می باشد که در بعضی مدلها یک سیم می باشد که از سر ان، دو تا دیود گرفته
و تبدیل به دو تا سیم می کنند (دوستان توجه داشته باشید حتما این دیود بر سر
 راه این سیم باشد که بعدا از لحاظ امنیتی اگر مدیران اجازه بدهند دلیل ان را ذکر می کنم )
که اکثر دزدگیرهای چینی از این مدل می باشند.
 اگر در قسمت دوم آموزش دقت کرده باشید جلو گزینه فلاشر یک علامت مثبت گذاشتم
 که این به معنای ان است که خروجی سیم فوق مثبت می باشد . حالا ما برای نصب
 این سیم بروی ماشین باید سیم چراغ راهنماها( چپ و راست) را پیدا کرده و این دوسیم
 را یکی برای راهنمای چپ و دیگری برای راهنمای راست وصل بکنیم.
 در اینجا این سوال پیش می اید که ماشینی مثلا 405 که می خواهیم دزدگیر بروی ان
 نصب بکنیم چطور سیم های چراغ راهنما را پیدا بکنیم
 برای اینکار از لامپ تست استفاده می کنیم به این صورت که ابتدا یکی از راهنماها
(چپ یا راست) میزاریم تا کار کند و یکسر لامپ تست را به بدنه و سر دیگر در سوکتی
که حدس می زنیم سیم راهنما در ان هست وصل می کنیم که با راهنما زدن لامپ
 تست ما هم خاموش و روشن می شود و همین کار را برای سمت دیگر انجام می دهیم
که بعدا از پیدا کردن سیم های مذکور، سیم های فلاشر را به این دو سیم وصل می کنیم.
نحوه ی نصب سیم لادری:
 منظور ازلادری همان پین سوییچ لای در است که هنگامی در باز می شود لامپ سقف
اتومبیل روشن می شود که دزدگیر ما از طریق این کلیدها متوجه می شود که در کی باز و یا
بسته می شود که این جزء همان سیم های مهمی است که باید وصل شود
 ما چهار تا در داریم و هر دری برای خود یک پین سویچ دارد، پس ما برای وصل کردن
سیم باید چکار کنیم؟
 دوستان از هر کدام از این پین ها یک سیم بروی سوکت های زیر فرمان می اید ولی
 ما باید ان سیمی را پیدا بکنیم که بین این چهارتا در مشترک باشد . اما این نکته را
باید ذکر بکنم که خروجی این لادری ها در ماشین ها متفاوت است که به شرح زیر می باشد:
- در یکسری از ماشین ها خروجی لادری مثلا در پراید ویا پژو405 / l90/ پیکان /
سمند و ... منفی می باشد یعنی ما برای پیدا کردن این سیم بوسیله لامپ تست
 باید یک سر ان را به مثبت و سر دیگر ان را در سوکتی که حدس می زنیم سیم
لادری مشترک تمامی درها در ان هست می زنیم و هنگامی که کلید لادری پایین
 باشد چراغ ما خاموش می شود و هنگامی که بالا باشد چراغ ما روشن می شود
که به عنوان مثال در پراید کنج ماشین سمت راننده کنار پدال کلاچ یک دسته سیم
 امده که با شکافتن ان یک سیم برنگ قرمز خط ابی می باشد که همان سیم مورد نظر ماست.
 - در یکسری از ماشین ها خروجی لادری آنها مثبت است مثل 206 و کمری و...
 که ما برای پیدا کردن ان بوسیله لامپ تست یک سر ان را به منفی یا بدنه وصل
می کنیم و سر دیگر در سوکت مذکور برای پیدا کردن ان. دوستان تفاوت این مدل
برای این است که در باز می شود و سپس بسته می شود لامپ سقف ان بعدا از
 چند ثانیه خاموش می شود که به این کار اصطلاحا لادری تاخیری می گویند که
برای نصب دزدگیر برای این ماشین ها باید دقت لازم را کرد(مخصوصا در ماشین های کامپیوتری)
 الیته دوستان نگران نباشید بعدا محل و رنگ این سیمها را برایتون میگم کجاست
ولی باید بصورت پایه ای یاد بگیرید که اگر ماشین جدیدی زیر دستان امد بتوانید
 سیم های مذکور را پیدا بکنید.
برق و Acc:
 در دزدگیر سیمی وجود دارد به نامAccکه جز همان 10 سیمی می باشد که باید وصل شود.
این سیم از ان جهت مهم می باشد که دزدگیر متوجه می شود ماشین کی روشن و کی
خاموش می باشد که روش نصب ان به این صورت است:
 در اصل این باید به سیم پله اول سویچ متصل شود یعنی وقتی سویج یک پله باز می شود
خروجی سیم فوق مثبت است که ما برای پیدا کردن ان بوسیله لامپ تست اول یک پله سویچ
 را باز می کنیم و بعد یکسر لامپ تست را به بدنه و سر دیگر در سوکتی که حدس می زنیم
 سیم Acc در ان وجود دارد که با پیدا کردن ان لامپ تست ما روشن و با بستن کلید سویچ لامپ
 تست ما خاموش می شود.( اگر این سیم وصل نشود دزدگیر در هنگام رانندگی فعال می شود
 وبه اصطلاح قاطی دارد)

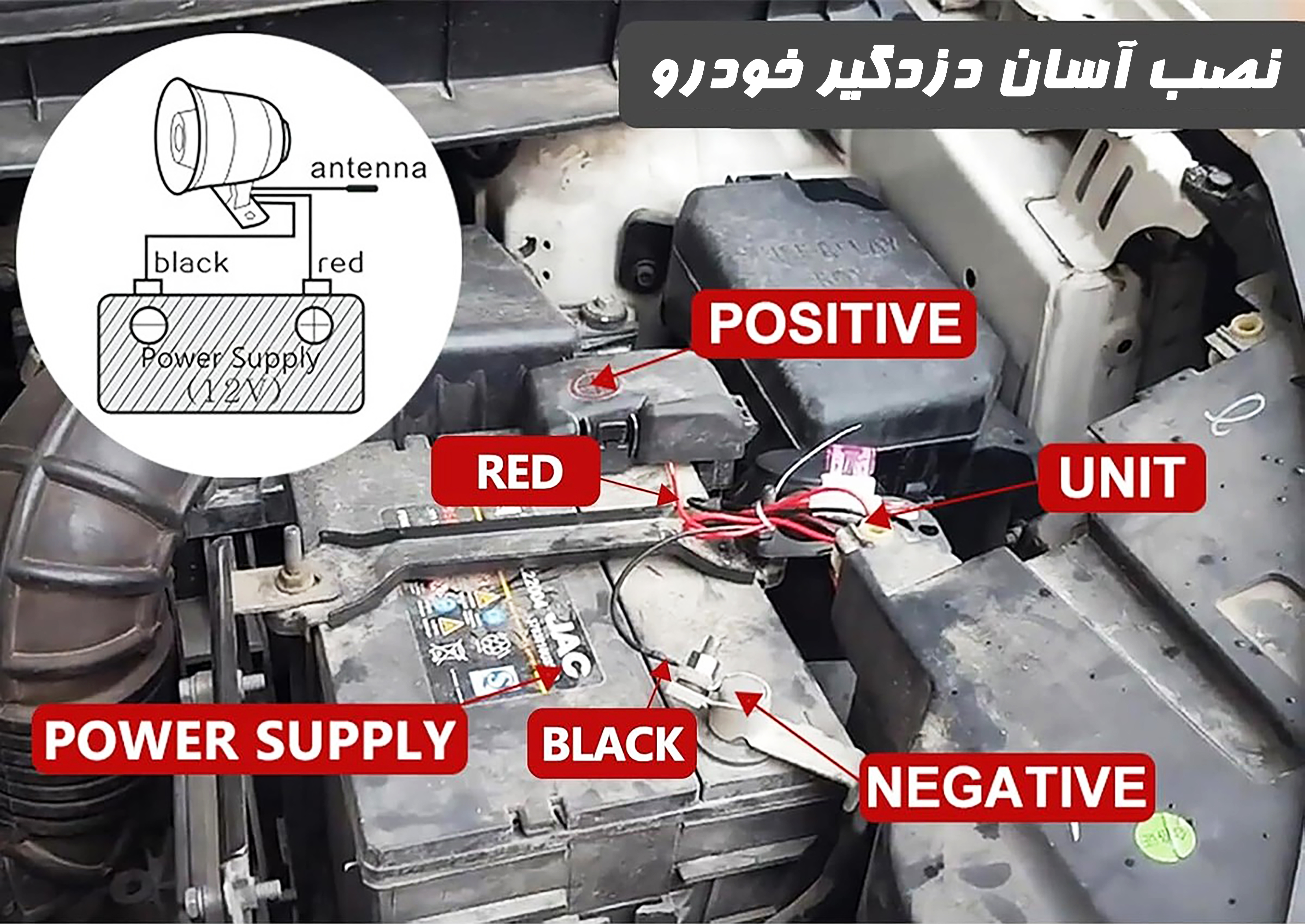

 و اما در مورد وصل کردن برق +12v)) دستگاه :
 دوستان برای وصل کردن سیم برق باید تا جایی که امکان دارد از پشت سویچ بگیرد مخصوصا
در تولیدات جدید شرکت ها، چون من قبلا در ماشین های تولیدی سالهای قبل، برق را روی
 سوکت می گرفتم و مشکلی نداشتم اما در ماشین های جدید وقتی برق را، از سوکت
 می گیرم با روشن بودن لامپ های چراغ جلو، و باز شدن در ماشین(که در این حالت
راهنما شروع به چشمک زدن می کنند) نور لامپ ضعیف می شود. پس دوستان در این
نوع ماشین ها دقت لازم را بکنید که البته سیستم قفل مرکزیشان هم تغییر کرده که بعدا
در موردشان صحبت می کنم.
قفل مرکزی:
 دوستان قبل از شروع این موضوع را ذکر کنم یکی از مهمترین قسمت های نصب دزدگیر
بروی اتومبیل استفاده صحیح و تشیخص نوع قفل مرکزی است که باید بدرستی تشخیص
داده وگرنه به سیستم قفل مرکزی صدمه وارد می شود و در ماشین های کامپیوتری،
 عیب در ECU رخ می دهد.

 قفل مرکزی کل ماشینهای که در دنیا هست به 4 صورت است(من از تیپ ماشین های
ایرانی در آموزش استفاده می کنم):
 1- ماشین های تیپ پیکان و پراید
 2- ماشینهای تیپ پژو 405
 3- ماشین های تیپ پژو 206 و زانتیا( کامپیوتری)
 4- ماشین های تیپ بنز آئودی (تیپ بادی): زمینه اش در ایران بسیار کم است.
 قفل مرکزی تیپ پیکان و پراید:
 در اینگونه ماشین ها قفل مرکزی فقط با در راننده عمل می کند و داخل در راننده پمپی وجود ندارد
بلکه پمپ میکروسوئیچی است(سه سیم: قهوه ای/ مشکی / سفید ) که با بالا رفتن
 زبانه پلاتین وسط (سیم مشکی) با پلاتین بالایی (سیم قهوه ای) اتصال می کند و
دستگاه مرکزی قفل مرکزی درهای ماشین را باز می کند و با اتصال پلاتین وسط
(سیم مشکی) به پلاتین پایین(سیم سفید) قفل مرکزی درهای ماشین را می بندد.
 حالا ما در این نوع تیپ نیاز به دوسیم( سبز و آبی) دیگر داریم که پمپ بسمت بالا
 یا پایین برود تا درها قفل و باز شوند که برای این کار نیاز به یک پمپ 5 سیم داریم
 که پمپ 3 سیم را برداشته شود و یک پمپ 5 سیم بجای آن نصب شود که سه تای
 ان همانطور که گفته شد برای میکروسوئیچ است که با فشار دادن دکمه باز و قفل
 کردن روی در عمل می کند و دوتای دیگر که برای وصل کردن به سیم های قفل مرکزی
 دزدگیر که فرمان باز و بسته شدن را صادر می کنند متصل می شود (سبز و ابی).
 در تیپ اینگونه ماشین ها(قبل از سال 87) ایران خودرو در در راننده پمپ سه سیم می گذاشت
 که نصاب مجبور بود پمپ را تعویض کند و یک پمپ 5 سیم بجای ان بگذارد و یا یک پمپ دو سیم
 به آن اضافه بکند(دوستان رنگ این پمپ ها استاندارد جهانی است و همه جا به همین شکل
است فقط گاهی ممکن است جای انها را عوض کنید که در جای خودش این مطلب را ذکر می کنم)
 که خوشبختانه ایران خودرو در تولیدات سال 87 به بعد منت گذاشتند و در در راننده این گونه
ماشینها پمپ 5 سیم گذاشتند که فقط کافی است روکش در را باز کرده و دو سیم از سیم های
دزدگیر را به دوسیم اضافی پمپ وصل کرده و دیگر نیاز به اضافه کردن و یا تعویض پمپ نیست.
 اینگونه ماشین ها عبارتند از:
 پراید / پیکان / دوو CiELO / دوو ماتیز / رونیز / مزدا 323 و ...
 نکته :
 این تیپ ها را می توان از طریق باز و بسته کردن قفل درب شاگرد تشخیص داد اگر با درب شاگرد
عمل نکرد و فقط با در راننده درها باز و بسته شد این ماشین هر چی که می خواهد باشد تیپ
 قفل مرکزی آن پراید و پیکان است، به شرط آنکه شرکت تولیدی هیچ گونه ریموتی به خریدار نداده باشد.
 در این آموزش تشخیص این نوع قفل مرکزی آموزش داده شد و در جلسه بعدی نحوه ی وصل کردن
 این نوع تیپ آموزش داده می شود. البته اگه دوستان سوالی نداشته باشند.

 نحوه سیم کشی تیپ پیکان یا پرایدی:
 در ابتدا باید این نکته عرض کنم که، در نقشه های فنی دزدگیرها به این نوع تیپ اصطلاحا
تیپ استاندارد یا positive & negative trigger یا تحریک مثبت یا منفی می گویند.
 این نوع تیپ از این لحاظ استاندار است چون که در آن هیچ نوع سیمی قطع نمی شود
که بعدا روشی که دوستان تجربی وصل می کنند بهتون می گم.
 حالا بریم بر سر اصل ماجرا:
 در نقشه قسمتی به نام CENTRAL DOOR LOCK DIAGRAMوجود دارد که ما با این
قسمت سروکار داریم، در اینجا برای استفاده از این نوع تیپ باید به قسمتSTANDARD
یا positive & negative trigger نگاه کنیم( من در آموزشهایم از نقشه دزدگیر
ساده IKA استفاده می کنم که البته اکثرا به یک نوع هستند)
 امروزه اکثر دزدگیرها قسمت قفل مرکزی شان از رنگهای مشابه استفاده می کنند
 حالا نمی دونم استاندارد شده یا نه
 در قسمت قفل مرکزی رنگ سیم ها به این صورت است:
 Orange
 White
 Yellow
 Orange/black( سیم نارنجی رنگ با رگه مشکی)
 White/black(سیم سفید رنگ با رگه مشکی)
 Yellow/black(سیم زرد رنگ با رگه مشکی)
 در این نوع تیپ سیم زرد و زرد رگه دار باید به برق 12 ولت متصل شود که یکی برای باز و دیگری برای بسته.
 سیمهای نارنجی و نارجی رگه دار باید به منفی متصل شوند.
 سیم های سفید و سفید رگه دار باید به سیم های پمپی که در درراننده وجود دارد متصل شود
(سیم های سبز و آبی).
 دوستان بعد از وصل کردن سیم های فوق اگر دیدید با فشار دادن دکمه باز (ریموت کنترل)
درها قفل شد باید دو سیمی که به سمت پمپ درراننده بردید، جایشان عوض کنید مثلا
اگر سفید را به آبی وصل کرده بودید حالا به سبز وصل بکنید.
 توجه: سیم های رگه دار مربوط به باز می باشند.
 خوب دوستان این هم از جلسه امروز اگه در مورد مبحث فوق مشکلی داشتید
من در خدمتم، در غیر اینصورت به سراغ مبحث بعدی برویم.

قفل مرکزی تیپ پژو 405 (تحریک پذیر منفی):
 در اینگونه ماشینها از میان سیم های که از داخل درب راننده به داخل اطلاق می آیند
 2 سیم وجود دارد که توسط لامپ تست (-) اگر به یکی بزنیم درها قفل می شوند
 و اگر به دیگری بزنیم درها باز می شوند { برای اینکار یک طرف لامپ تست را به
بدنه و طرف دیگر را در سوکتی که حدس می زنیم سیم های قفل مرکزی در آن
وجود دارد وارد کرده تا سیم های مورد نظر پیدا شوند} بنابراین در این تیپ دیگری
 نیازی به باز کردن رودری راننده و نصب پمپ نیست و خیلی راحت قفل مرکزی
با دزدگیر عمل می کند.


 نکته:برای تشخیص نوع قفل مرکزی این نوع تیپ اگر شاسی قفل درب در راننده و هم
درب شاگرد فشار داده شود تمام درها قفل می شوند.
 مثل ماشینهای:
 glx- rd پرشیا- سمند – ماکسیما – دوو اسپروو 2000- اپل کورسا – پارس و 405

سیم کشی تیپ پژو 405:
 در این نوع تیپ دو سیم قطع می شود ، دو سیم به منفی متصل می شود
 و دو سیم دیگر به سیم های قفل مرکزی متصل می شود .
 همانطور که گفتیم قفل مرکزی این نوع تیپ تحریک پذیر منفی می باشد
 حال روشی که افراد تجربی وصل می کنند که در واقع فرقی به روش
 استاندارد ندارد به این صورت است:
 ان دوسیمی که در تیپ پیکان و پرایدی به برق متصل می شد در
اینجا به منفی یا بدنه وصل می کنیم//// و آن دوسیمی که در تیپ
پیکان و پرایدی به بدنه وصل می شد در این تیپ قطع می کنیم////
 و آن دو سیمی که در تیپ پیکان و پرایدی به سمت پمپ در راننده می رفت
که در اینجا ما این دو سیم را به سوکتی که در آموزش قبل گفته شد وصل می کنیم.
 نکته:
 در این تیپ دوستان دقت بکنند در تولیدات سال 87 به این ور اگه دقت کرده باشید
کنترل های این نوع تیپ ها عوض شده مخصوصا پژو پارس که بصورت رادیویی شده
 ولی قبلا بصورت مادون قرمز بوده که ما برای پیدا کردن این دو سیم مذکور بروی
سوکت به دنبال آن می گشتیم ولی در مدل های جدید سیستم قفل مرکزی در
 بالای فرمان قرار گرفته و باید قاب زیر فرمان باز شود و سیم های مورد نظر در
این مدل جدید باید به سیستم قفل مرکزی آن دستور داده و دیگه کاری به سوکت ندارد.
 در روش استاندارد اگه به نقشه فنی دزدگیر نگاه کنیم در قسمت قفل مرکزی،
باید برای نصب این نوع تیپ به قسمت Diagram:Negative Trigger توجه شود که
در اینجا می بینید که عکس دو قیچی کشیده شده است که همان دوسیمی است
که باید قطع شود و اگر با تیپ پیکان و پراید مقایسه بکنید می بینید که در تیپ پیکان و پراید آن دوسیمی که برق وصل می شد در این تیپ به منفی وصل می شود.
