چشمی تشخیص انسان مناسب برای فضای باز

چشم فضای باز دزدگیر اماکن یکی از اجزای اصلی سیستم دزدگیرهای امنیتی است که برای تشخیص حرکت و حضور افراد در محیط‌های باز و گسترده مانند فضای باز، پارکینگ‌ها، فرودگاه‌ها و سایر محیط‌هایی که نیاز به پوشش وسیع دارند، استفاده می‌شود. این دستگاه با استفاده از ترکیب سنسور حرکت و لنز پیرولیک، قادر به تشخیص حرکت اشیاء و افراد در فواصل بلند است.

چشم فضای باز دزدگیر اماکن با استفاده از تکنولوژی پردازش دیجیتالی، به صورت دقیق و قابل اطمینان حرکت اشیاء و افراد را تشخیص می‌دهد. این دستگاه با داشتن پوشش زاویه دید بسیار بالا، قادر به تشخیص حرکت در محدوده 360 درجه است. همچنین، با داشتن قابلیت تشخیص تغییرات دما، مقاومت در برابر نور مستقیم آفتاب و محافظت در برابر نفوذ آب و گرد و غبار، این دستگاه در شرایط مختلف جوی و محیطی همچنان قابل استفاده است.

چشم فضای باز دزدگیر اماکن به دلیل داشتن پوشش وسیع و بهبود برد و دقت تشخیصی، در محیط‌های خارجی و باز با ابعاد بزرگ، مانند پارکینگ‌های عمومی، فرودگاه‌ها، پایانه‌های حمل و نقل عمومی، سیستم‌های دزدگیری برای ساختمان‌های تجاری و مراکز خرید، فضاهای ورزشی و سایر محیط‌هایی که نیاز به دزدگیر با پوشش وسیع دارند، مورد استفاده قرار می‌گیرد.

در کل، چشم فضای باز دزدگیر اماکن با داشتن پوشش وسیع و قابلیت تشخیص حرکت در محدوده 360 درجه، در محیط‌هایی که نیاز به دزدگیر با پوشش بالا دارند، بسیار موثر است.

چشم فضای باز دزدگیر اماکن

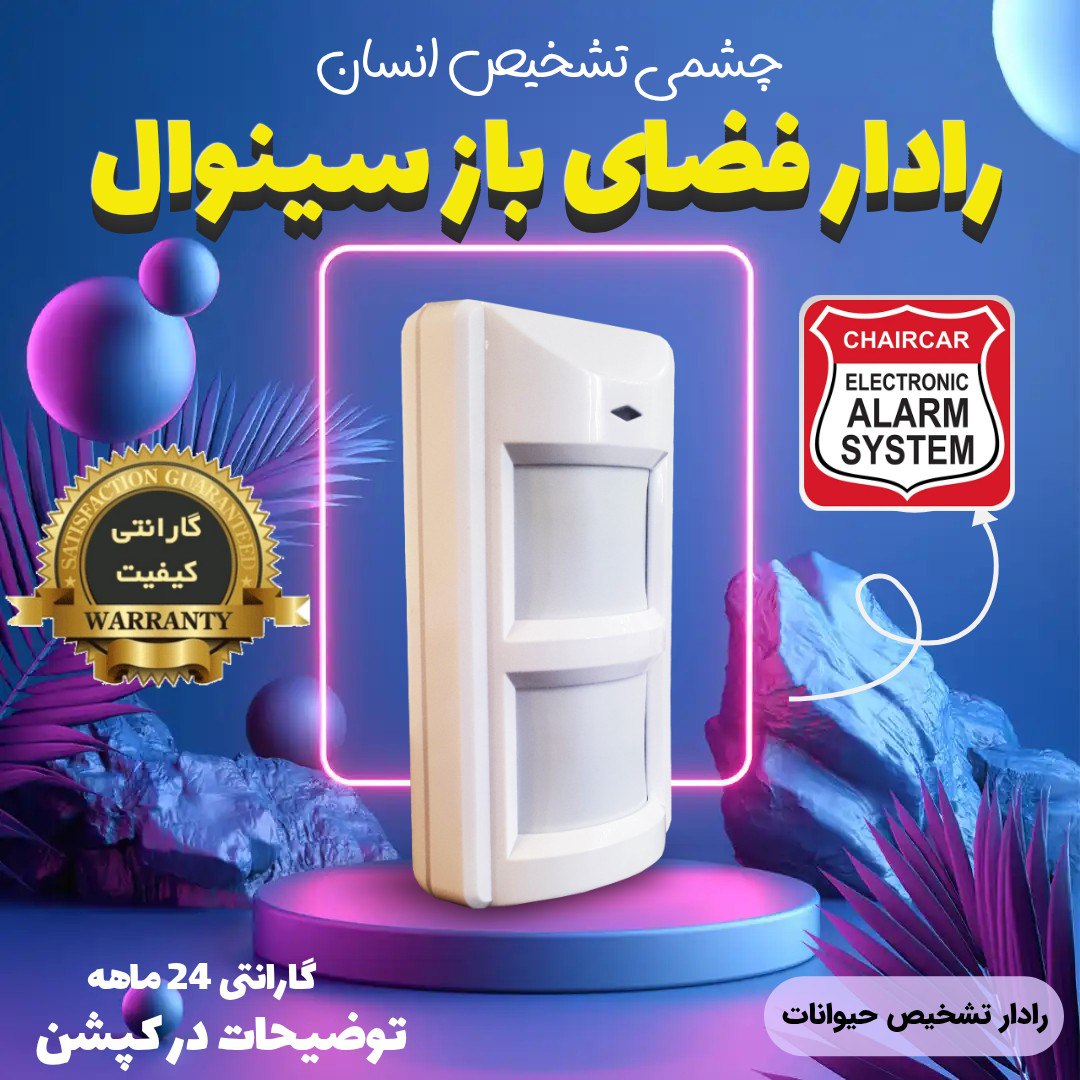

 چشم فضای باز چیرکار سینوال

چشمی فضای باز چیرکار بر اساس تکنولوژی مبتنی بر تشخیص میکروپروسسوری و پردازش A/D طراحی شده است. این حسگر قابلیت ردیابی گرمای تشعشعی از بدن انسان را دارد. این چشمی دارای دو حسگر مادون قرمز جداگانه است که مجهز به فیلتر LEN و تطابق خودکار با دمای محیط می باشند. فن آوری های به کار رفته در ساخت این چشمی، آلارم خطا را به حداقل رسانده و نصب حسگر را برای کاربر در محیط های مختلف مانند خانه، محل کار، ادارات، فروشگاه ها، بانک و ... آسان می سازد

کارآیی های اصلی چشم فضای باز

پردازش هوشمند عددی تک پردازنده
مبدل دو کاناله پردازش دیجیتال به آنالوگ
دارای بدنه ضد آب و گرد و غبار
تطابق خودکار با دمای محیط
مسافت پوششی 12 – 8 متر(انتخابی)
روش ردیابی تک پالس و دو پالس(انتخابی)
خروجی آلارم  NO , NC(انتخابی)
نور نمایشگر آلارم قابل روشن و خاموش نمودن
مدت زمان آلارم، 5ثانیه و 20ثانیه(انتخابی)
فاقد خطای آلارم حیوانات و پرندگان(تا 10کیلوگرم وزن)
دارای فیلتر هوشمند ضد تداخل نور سفید تا قدرت 10000 LUX

پارامترهای فنی چشم فضای باز

ولتاژ کاری : 9/5 - 15 V
جریان کاری(آماده به کار) :  12V DC , NO ≤ 8 MA ,  NC ≤ 18 MA
جریان کاری(آلارم) : 12V DC , NC ≤ 10 MA , NO ≤ 20 MA
زاویه ردیابی : 110 درجه
زمان آلارم : 5 ثانیه و 12 ثانیه انتخابی
زمان بازیابی(آلارم مجدد) : 100 ثانیه
ارتفاع نصب : حداقل 2 متر

مشخصات چشم فضای باز

ابعاد: (mm) 160*80*49
دمای کاری : (C) 55 ~ -20+
دمای مرزی :  (C) 65+ ~ 25-
                                                                ارتفاع نصب

                                                                           مسافت حسگر = 12m

                                                                                                                                (تصویر 1)

شرح جزئیات

1-کلید تعیین تعداد پالس های حسگر:

دو حالت وجود دارد:

الف) تک پالس : هر دو حسگر چشمی بایستی پالس یکسانی را از متحرک دریافت کنند تا آلارم صورت گیرد. این حالت برای محیط های عادی استفاده می شود.

ب) حفت پالس : هر دو حسکر باید در یک زمان دو پالس را از متحرک دریافت کنند. این حالت برای محیط های با سیگنال ضعیف استفاده می شود.

نکته : حالت تک پالس پیش فرض کارخانه می باشد و در حالتی است که جامپر نصب است. با برداشتن جامپر حالت جفت پالس فعال می شود.

2-حالت NC / NO  : بسته به مدل دستگاه مرکزی یکی ازحالت های NC یا NO را انتخاب نمایید.(مطابق تصویر1)

3-کلید تنظیم زمان آلارم: 5 ثانیه یا 20 ثانیه به انتخاب شما. حالت پیش فرض 5 ثانیه می باشد.

4-حالت تعیین شب و روز یا شب:

الف) در حالت شب، آلارم فقط در شب هنگام رخ می دهد

ب) در حالت شب و روز24 ساعته آلارم انجام می شود.

نکته : اگر سوییچ در حالت ON باشد حالت شب فعال است و اگر در حالت  OFFباشد حالت 24 ساعته فعال است.

                                                              (تصویر 2)

5-تعیین برد چشمی LD/SD : با این کلید شما می توانید برد چشمی را روی 8 متر یا 12 متر تنظیم کنید.

نکته : در صورتی که سوییچ OFF باشد 12 متر و در صورتی که سوییچ ON باشد 8 متر تنظیم می شود. حالت پیش فرض 12 متر می باشد.

6-کلید آنتی تمپر : وقتی درب چشمی باز می شود این کلید روشن (ON) می شود.

7-روشن و یا خاموش کردن LED نمایشگر آلارم : حالت پیش فرض روشن است.

ترمینال سیم بندی :     VCC به مثبت برق، GND به منفی یا زمین متصل می شود. ALARM خروجی دزدگیر و Tamperproof ترمینال خروجی تمپر NC می باشد.

تنظیمات و نصب چشم فضای باز دزدگیر اماکن

پیش نیازهای نصب :

الف) مؤثرترین حالت برای چشمی دزدگیر اماکن حالتی است که متحرک به صورت افقی از مقابل چشم رد شود و کم اثرترین حالت به گونه ای است که متحرک به صورت عمودی به چشم نزدیک شود.

ب) ارتفاع نصب چشم فضای باز تأثیر زیادی در عملکرد آن دارد. فاصله 2 متر از زمین بهترین حالت نصب می باشد.(تصویر3)

                                                                                                      (تصویر3)

ج) از تابش مستقیم نور آفتاب به چشم و همچنین نصب در اماکن با تردد زیاد جلوگیری نمایید.

د) از نصب روی دیوارهای متحرک یا دیوارهای فلزی و شیشه ای خودداری نمایید.

ه) در محیط هایی که تداخل امواج شدید وجود دارد توصیه می شود که از حالت جفت پالس استفاده کنید.

و) محل نصب چشمی دزدگیر بایستی کاملا ثابت و محکم و بدون نوسان باشد.


    (تصویر6)                                (تصویر5)                           (تصویر4)

نصب و عملکرد چشمی فضای باز دزدگیر ساختمان

پایه سه تکه را با پیچ ها به هم متصل کنید.

                                                                              (تصویر7)

الف) پایه را در فاصله 2 متری از سطح زمین نصب کرده و پیچ ها را ببندید.

                                                                                                                                       (تصویر8)

ب)6 پیچ اطراف چشمی را دراورید سپس درب چشمی را باز کرده و سیم های مربوطه را به ترمینال متصل نمایید.

                                                                            (تصویر9)

ج) با توجه به نیازهایتان کلیدها را تنظیم نمایید

د) درب دستگاه را بسته، پیچ ها را ببندید، سپس چشمی را روی پایه دیواری به حالت کشویی از بالا به پایین نصب کنید.

                                                                                                                                         (تصویر10)

ه) دستگاه را روشن کنید، 100ثانیه بعد، از فاصله 12 متری جلوی چشمی عبور نمایید. چشمی از فاصله 70 سانتی متری حساس است. در صورتی که چراغ آلارم روشن شد به معنای نصب صحیح می باشد. در غیر این صورت محل نصب چشمی، ارتفاع و زاویه چشمی(معمولا بین 5 تا 10 درجه) را بررسی کنید تا تست حرکت جواب دهد و پیچ های تنظیم پایه را محکم کنید.

نکته : جهت افقی برای تنظیم فضای تحت پوشش چشمی و جهت افقی برای تنظیم برد و حساسیت چشمی کاربرد دارند.


یادداشت
در صورت تماس دست با سنسورهای مادون قرمز حساسیت ودقت چشمی به شدت کاهش می یابد.جهت تمیزنمودن سنسورها از پارچه نخی و اندکی الکل استفاده نمایید.
درفواصل زمانی، صحت عملکرد چشمی را امتحان کنید.
این وسیله برای حفاظت شما ازسرقت طراحی و ساخته شده است،ولی این بدان معنی نیست که 100درصد شما را ازسرقت مصون می نماید.استفاده صحیح این چشمی وهمچنین دزدگیر ساختمان استاندارد (مانند دزدگیر چیرکار) میتواند حفاظت شما را تضمین نماید.

Signal-chip intelligent digital processing technology
Double-channel signal with A/D conversion processing
Complete airproof and weatherproof function
Automatic temperature compensation
Detect distance: 8m and 12 m optional
Pulse member: 1P and 2P optional
Alarm input: NO and NC optional
Alarm indicator light: ON and OFF optional
Day and night working mode can be set
Alarm delay time can be set
Pet Immunity ( pet up to 10KG)
With special filter and the intensity of anti-white light can be up to 10000LUX
www.faac.co

Working Voltage: DC12V
Waiting Current: NO<7mA NC<25mA
Alarm Current: NO<20mA NC<14mA
Detective Angle: 1100
Detective Distance: 8m and 12m optional
Installation Height: 2m
Alarm Delay Time: 5s and 20s optional
Time of self-lock: 60 seconds
Size: 160 X 80 X 49mm
Working temperature: -200C~550C
Preserving temperature: -250C~650C
