راهنمای جامع و تخصصی یو‌پی‌اس (UPS) ۱۲ ولت دوربین مداربسته و سیستم‌های امنیتی

چرا سیستم امنیتی بدون یو‌پی‌اس، امن نیست؟

تصور کنید یک سیستم امنیتی و نظارتی پیشرفته با ده‌ها دوربین باکیفیت و دزدگیرهای هوشمند در یک مجتمع صنعتی یا مسکونی نصب شده است. این سیستم قرار است از دارایی‌ها و امنیت ساکنان در ۲۴ ساعت شبانه‌روز محافظت کند. ناگهان برق منطقه قطع می‌شود، یا بدتر از آن، یک سارق به طور عمدی فیوز برق اصلی ساختمان را قطع می‌کند. در این لحظه، کل سیستم نظارتی در کسری از ثانیه خاموش شده و عملاً بی‌کاربرد می‌شود.

در سناریوهای سرقت، اولین اقدام سارقان حرفه‌ای، قطع جریان برق ورودی ساختمان است. اگر سیستم نظارتی شما مجهز به منبع تغذیه بدون وقفه (UPS) نباشد، تمام هزینه‌هایی که برای خرید دوربین‌ها و دستگاه‌های ضبط پرداخت کرده‌اید، هدر خواهد رفت.

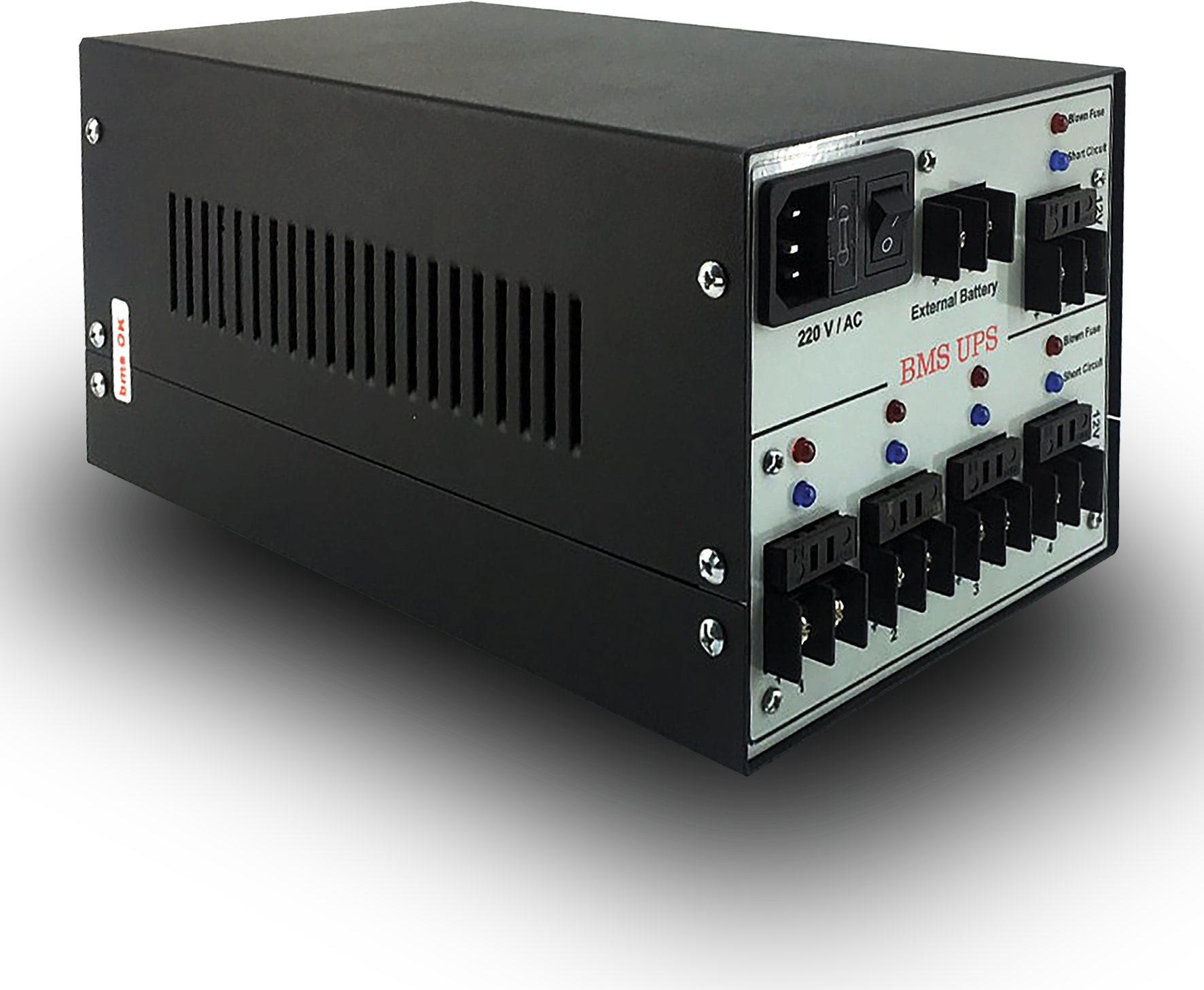

ups 12 ولت نگهبان سیستم

یو‌پی‌اس ۱۲ ولت مخصوص دوربین مداربسته که در بازار با نام‌های «یو‌پی‌اس DC» یا «منبع تغذیه اضطراری ۱۲ ولت دائم‌کار» نیز شناخته می‌شود، پاسخی مهندسی، اقتصادی و کارآمد به این چالش بزرگ است. در این راهنمای جامع و تخصصی از گروه فنی مهندسی نگهبان سیستم، به بررسی همه‌جانبه، کالبدشکافی فنی، محاسبات مهندسی ظرفیت و استانداردهای نصب این تجهیزات حیاتی می‌پردازیم.

بخش اول: کالبدشکافی فنی و عملکرد UPSهای DC (۱۲ ولت)

۱. تفاوت یو‌پی‌اس AC (۲۲۰ ولت) و یو‌پی‌اس DC (۱۲ ولت)

بسیاری از تکنسین‌ها و کارفرمایان به اشتباه برای سیستم‌های دوربین مداربسته کوچک و متوسط از یو‌پی‌اس‌های معمولی ۲۲۰ ولت (AC) استفاده می‌کنند. برای درک بهتر علت ناکارآمدی این روش، باید به زنجیره تبدیل انرژی نگاه کنیم:

در یو‌پی‌اس AC معمولی: برق شهری (۲۲۰ ولت AC) ابتدا به DC تبدیل می‌شود تا باتری داخلی یو‌پی‌اس را شارژ کند. هنگام قطع برق، ولتاژ باتری مجدداً توسط مدار اینورتر به برق ۲۲۰ ولت AC تبدیل می‌شود. سپس، آداپتور دوربین یا دستگاه ضبط (DVR/NVR) این برق را دوباره به ۱۲ ولت DC تبدیل می‌کند. این فرآیند دارای تلفات حرارتی بسیار بالایی است و راندمان کلی سیستم را به شدت کاهش می‌دهد.
در یو‌پی‌اس DC (۱۲ ولت اختصاصی): برق ۲۲۰ ولت شهری وارد دستگاه یو‌پی‌اس ۱۲ ولت می‌شود. این دستگاه مستقیماً خروجی ۱۲ ولت رگوله‌شده فراهم می‌کند و هم‌زمان باتری را شارژ نگه می‌دارد. هنگام قطع برق، باتری بدون نیاز به تبدیل اضافی و بدون حتی ۱ میلی‌ثانیه تأخیر، مستقیماً به مصرف‌کننده‌ها متصل می‌شود. راندمان این سیستم فراتر از ۹۰ تا ۹۵ درصد است.

۲. اجزای داخلی یک دستگاه UPS ۱۲ ولت دوربین مداربسته

یک یو‌پی‌اس ۱۲ ولت استاندارد از بخش‌های زیر تشکیل شده است:

بخش پاور سوئیچینگ (SMPS): تبدیل برق ۲۲۰ ولت به ولتاژ مناسب شارژ و مصرف (حدود ۱۳.۸ تا ۱۴.۲ ولت).
مدار شارژر هوشمند: مدیریت شارژ سه مرحله‌ای جهت جلوگیری از خرابی باتری.
مدار سوییچینگ بدون وقفه: انتقال بار به باتری بدون ایجاد نویز یا ریست در سیستم.
مدارهای حفاظتی: شامل محافظت در برابر تخلیه عمیق (Deep Discharge)، اتصال کوتاه و پلاریته معکوس.

بخش دوم: محاسبات مهندسی؛ چگونه ظرفیت مناسب را انتخاب کنیم؟

۱. محاسبه جریان مصرفی کل سیستم ($I_{total}$)

باید جریان مصرفی تمام دوربین‌ها، دستگاه ضبط و تجهیزات جانبی (مثل مودم) را بر حسب آمپر (A) جمع بزنیم.

[ \text{جریان کل (A)} = \sum (\text{جریان دوربین‌ها}) + \text{جریان دستگاه DVR/NVR} + \text{جریان مودم} ]

۲. محاسبه ظرفیت باتری ($AH$) بر اساس زمان پشتیبانی ($T$)

ظرفیت مورد نیاز باتری از فرمول زیر محاسبه می‌شود:

[ \text{ظرفیت اسمی باتری (Ah)} = \frac{\text{جریان کل (A)} \times \text{زمان پشتیبانی (Hours)}}{\text{ضریب راندمان (۰.۹)} \times \text{ضریب دشارژ مجاز (۰.۷۵)}} ]

مثال: برای یک سیستم با مصرف ۶ آمپر و ۴ ساعت پشتیبانی:
[ \text{ظرفیت مورد نیاز} = \frac{6 \times 4}{0.9 \times 0.75} \approx 35.5 \text{ Ah} ] نتیجه: استفاده از یک باتری ۱۲ ولت ۳۸ آمپر یا دو عدد باتری ۱۸ آمپر موازی.

بخش سوم: جدول مقایسه انواع باتری

مشخصه فنیسیلد اسید (AGM)باتری ژل (Gel)لیتیوم آهن فسفات (LiFePO4)طول عمر (چرخه)۳۰۰-۵۰۰۶۰۰-۱۰۰۰۲۰۰۰-۴۰۰۰سرعت شارژکندمتوسط بسیار سریع وزن سنگین سنگین سیار سبک هزینه اقتصادی متوسط بالا

بخش چهارم: راهنمای گام‌به‌گام نصب و سیم‌کشی

جانمایی: یو‌پی‌اس را در رک‌های دارای تهویه مناسب نصب کنید. از قرار دادن در محیط‌های گرم خودداری کنید.
ضخامت کابل: برای فواصل بیش از ۳۰ متر، حتماً از کابل‌های تمام مس با سطح مقطع حداقل ۲ در ۱.۵ میلی‌متر مربع استفاده کنید تا از افت ولتاژ جلوگیری شود.
ایزولاسیون: هرگز تمامی دوربین‌ها را به یک خروجی متصل نکنید. حتماً از یو‌پی‌اس‌های دارای خروجی‌های مجزا و فیوزدار استفاده کنید تا در صورت اتصال کوتاه در یک دوربین، کل سیستم از مدار خارج نشود.

بخش پنجم: عیب‌یابی (Troubleshooting)

نویز روی تصویر: کابل‌های تصویر (کواکسیال) را از کابل‌های تغذیه جدا کنید. از فیلترهای نویزگیر استفاده کنید.
ریست شدن سیستم هنگام قطع برق: باتری را تست کنید؛ اگر ولتاژ آن زیر بار به شدت افت می‌کند، عمر آن پایان یافته و نیاز به تعویض دارد.
داغ شدن بیش از حد باتری: ولتاژ خروجی بخش شارژر را اندازه بگیرید؛ این مقدار نباید از ۱۴.۲ ولت بیشتر باشد.

بخش ششم: سوالات متداول

آیا می‌توان از باتری خودرو برای یو‌پی‌اس استفاده کرد؟
خیر؛ باتری خودرو برای استارت زدن طراحی شده و در تخلیه‌های مداوم (Deep Cycle) در سیستم‌های امنیتی، به سرعت دچار خرابی و تورم می‌شود. همچنین گازهای سمی تولید می‌کند که برای محیط‌های بسته ایمن نیست.

طول عمر باتری چقدر است؟
باتری‌های سیلد اسید به طور معمول بین ۲ تا ۳ سال عمر مفید دارند، مشروط بر اینکه در دمای استاندارد (۲۵ درجه) نگهداری شوند.

جمع‌بندی و مشاوره خرید

انتخاب یو‌پی‌اس مناسب، تضمین‌کننده امنیت پایدار شماست. تیم فنی نگهبان سیستم آماده است تا با بررسی پروژه شما، دقیق‌ترین ظرفیت باتری و استانداردترین یو‌پی‌اس را پیشنهاد دهد. جهت مشاوره و دریافت لیست قیمت با ما در تماس باشید.
