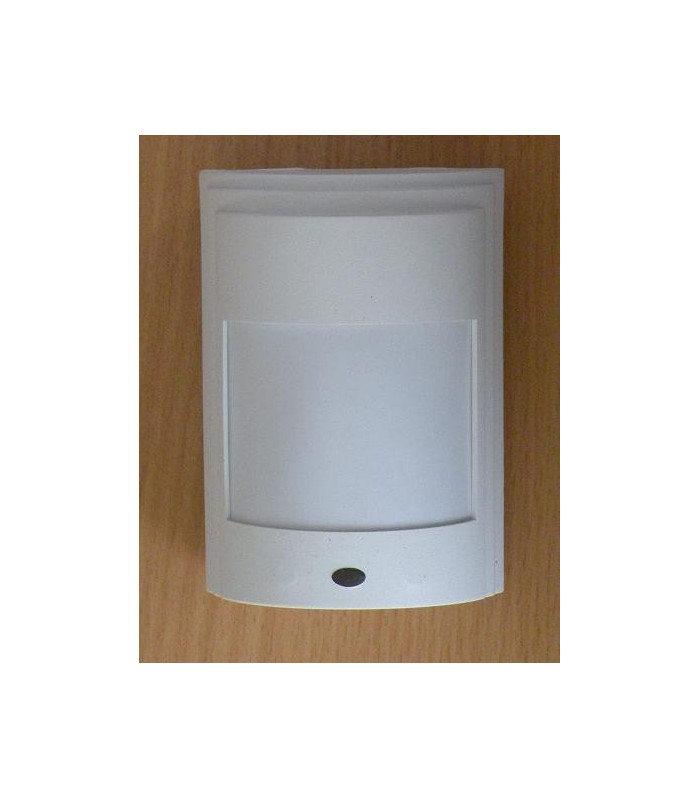

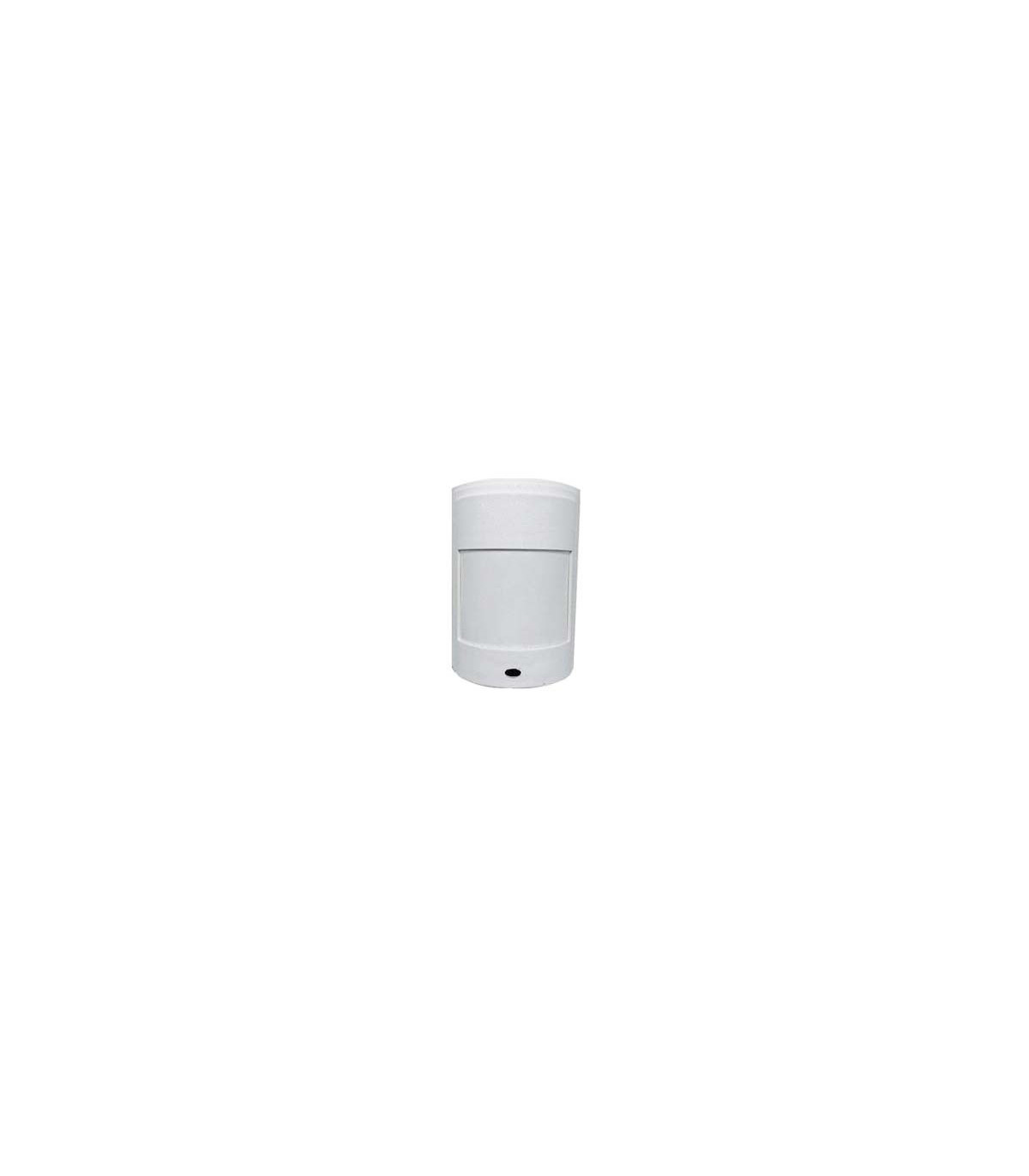

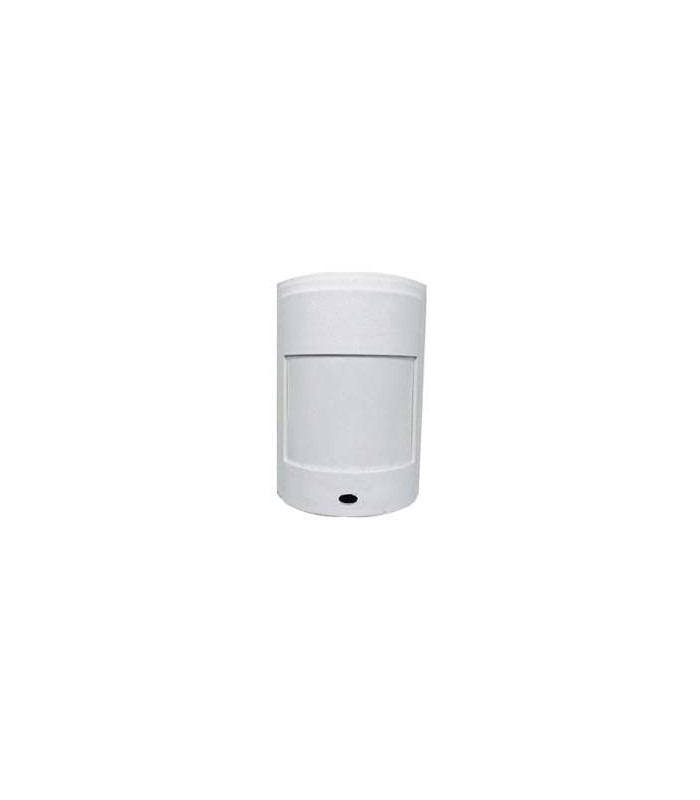

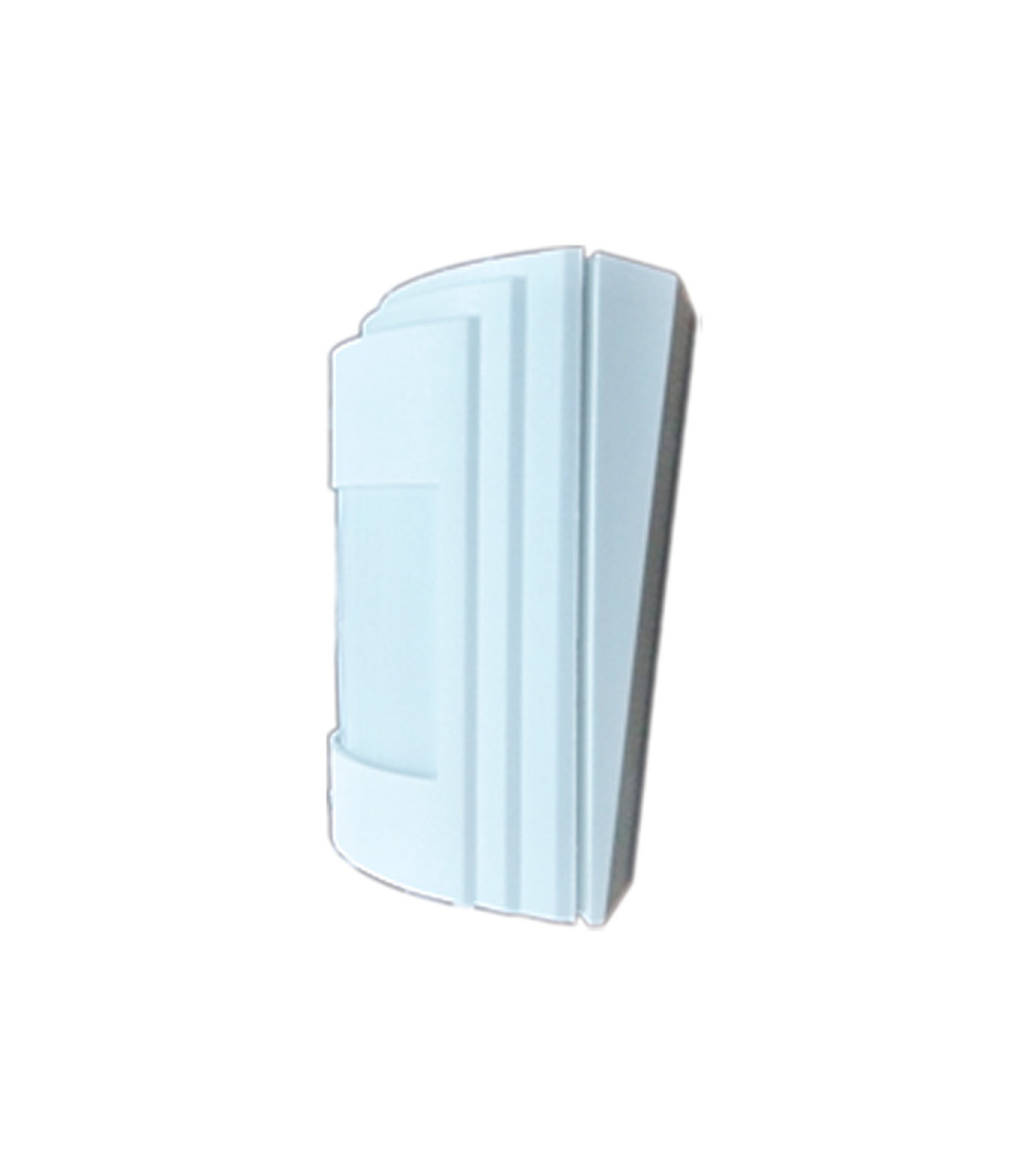

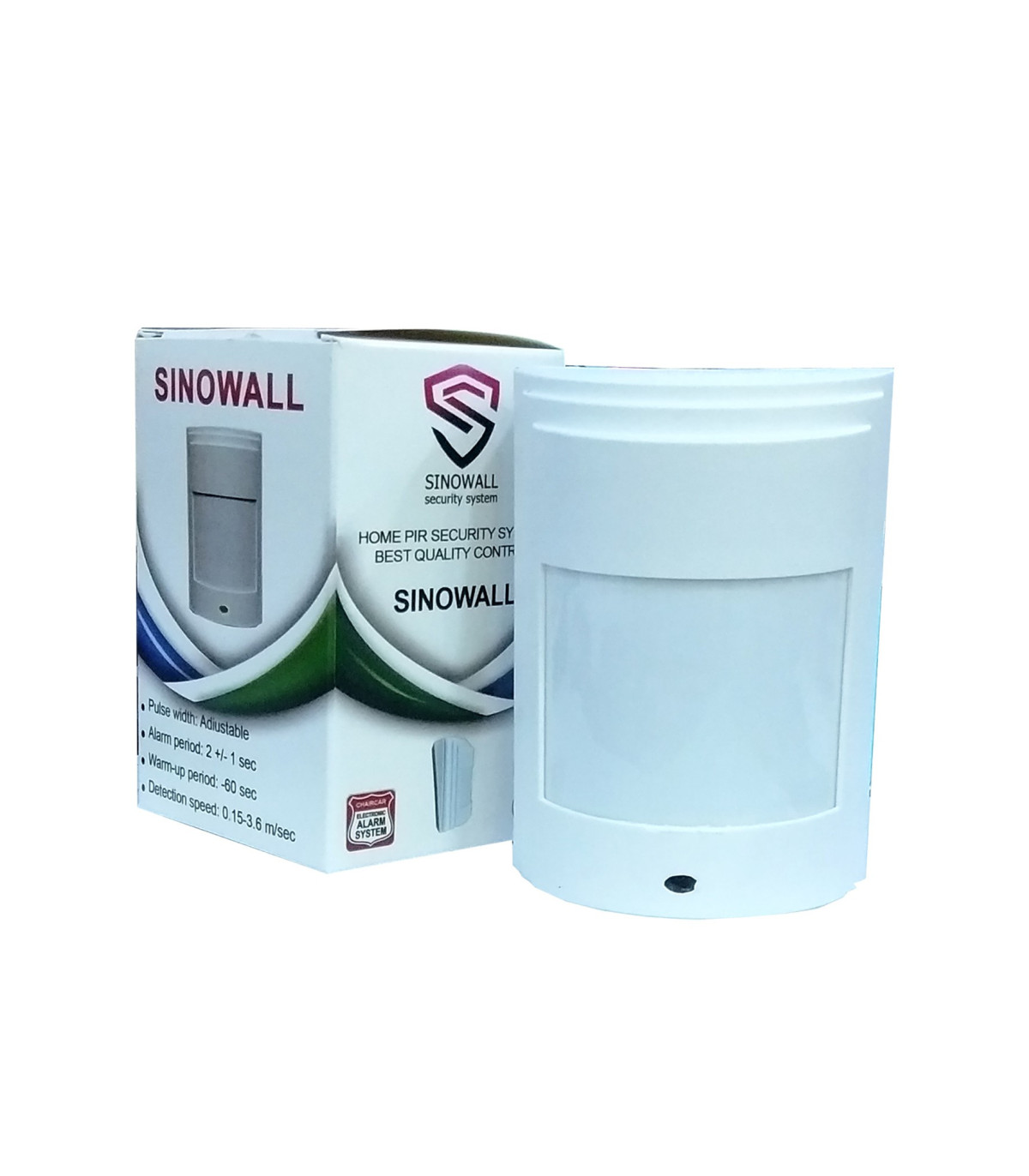

چشم سینوال 477

سنسور PIR دارای یک آیین نامه قوی است که در بسیاری از دزدگیرهای امنیتی استفاده می‌شود. این سنسور با توجه به تغییرات دما در محیط، به صورت خودکار هرگونه حرکت مشکوک درامنیتی را شناسایی می‌کند. این سنسور با توجه به اصل عملکرد خود، قابلیت شناسایی حرکت‌های مشکوک و جلوگیری از دسترسی افراد غیرمجاز به اماکن را دارد.

علاوه بر این، سنسور477 دارای قابلیت تنظیم حساسیت است که به مرکز کنترل دزدگیر کمک می‌کند تا بتواند به صورت دقیق‌تر و سریع‌تر به هرگونه حرکت مشکوک در محیط پاسخ دهد. این سنسور همچنین قابلیت تشخیص تفاوت بین حرکت انسان و حیوانات را دارد، به طوری که تشخیص حرکت حیوانات کوچک مانند گربهو سگ، از حرکت انسان‌ها تفکیک می‌شود و به مرکز کنترل دزدگیر هشدار داده نمی‌شود.

سنسور PIR یکی از انواع سنسورهای حرکتی است که به عنوان یکی از قسمت‌های دزدگیرهای امنیتی برای اماکن استفاده می‌شود. این سنسور با استفاده از تکنولوژی حرکتی و تشخیص تغییرات دما در محیط، به صورت خودکار هرگونه حرکت مشکوک در محیط امنیتی را شناسایی می‌کند و به مرکز کنترل دزدگیر هشدار می‌دهد.

علاوه بر این، سنسور PIR دارای قابلیت تنظیم حساسیت است که به مرکز کنترل دزدگیر کمک می‌کند تا بتواند به صورت دقیق‌تر و سریع‌تر به هرگونه حرکت مشکوک در محیط پاسخ دهد. این سنسور همچنین قابلیت تشخیص تفاوت بین حرکت انسان و حیوانات را دارد، به طوری که تشخیص حرکت حیوانات کوچک مانند گربه و سگ، از حرکت انسان‌ها تفکیک می‌شود و به مرکز کنترل دزدگیر هشدار داده نمی‌شود.

با استفاده از سنسور PIR در دزدگیرهای امنیتی، می‌توانید به صورت دقیق‌تر و سریع‌تر به هرگونه حرکت مشکوک در محیط پاسخ دهید و در نتیجه، از خسارات و سوء استفاده از منابع جلوگیری کنید. همچنین، با توجه به قابلیت تنظیم حساسیت سنسور PIR، می‌توانید به صورت دقیق‌تر نقاط حساس محیطی را شناسایی کنید و از این طریق، بهبودهای لازم را در پوشش امنیتی اماکن خود ایجاد کنید.

چشمی دزدگیر اماکن مدل 477 یکی از تجهیزات امنیتی پرکاربرد در سیستم‌های دزدگیر اماکن است که به‌عنوان یک سنسور تشخیص حرکت (PIR) عمل می‌کند. این مدل به‌دلیل طراحی پیشرفته، دقت بالا و قابلیت‌های منحصربه‌فرد، در اماکن مسکونی، تجاری و صنعتی مورد استفاده قرار می‌گیرد. در ادامه به بررسی کامل و یونیک این مدل می‌پردازیم:

ویژگی‌های اصلی چشمی دزدگیر مدل 477:

1. فناوری تشخیص حرکت مادون قرمز (PIR):

   • این چشمی از سنسورهای PIR استفاده می‌کند که قادر به تشخیص تغییرات حرارتی ناشی از حرکت افراد یا حیوانات هستند.

   • این سنسورها امواج مادون قرمز ساطع‌شده از بدن انسان یا حیوانات را دریافت کرده و در صورت تشخیص حرکت، سیگنال هشدار به پنل مرکزی ارسال می‌کنند.

2. محدوده تشخیص گسترده:

   • چشمی مدل 477 معمولاً محدوده تشخیصی تا 12 متر را پوشش می‌دهد.

   • زاویه تشخیص آن نیز معمولاً بین 90 تا 110 درجه است که امکان پوشش گسترده‌ای از محیط را فراهم می‌کند.

3. قابلیت تنظیم حساسیت:

   • این مدل دارای قابلیت تنظیم حساسیت است که می‌توان آن را برای تشخیص حرکت انسان‌ها یا حیوانات کوچک تنظیم کرد.

   • این ویژگی باعث کاهش هشدارهای کاذب (False Alarm) می‌شود.

4. مقاومت در برابر شرایط محیطی:

   • چشمی مدل 477 معمولاً ضد آب و مقاوم در برابر گرد و غبار است (سطح حفاظت IP44 یا بالاتر).

   • این ویژگی باعث می‌شود برای استفاده در محیط‌های بیرونی (Outdoor) نیز مناسب باشد.

5. نصب آسان و انعطاف‌پذیر:

   • این مدل به‌راحتی روی دیوار یا سقف نصب می‌شود.

   • قابلیت تنظیم زاویه دید و ارتفاع نصب، امکان پوشش بهینه محیط را فراهم می‌کند.

6. هشدار ضد دستکاری (Tamper Alarm):

   • در صورت دستکاری یا باز شدن غیرمجاز چشمی، سیستم به‌طور خودکار هشدار می‌دهد.

7. سازگاری با سیستم‌های دزدگیر مختلف:

   • این چشمی با اکثر پنل‌های دزدگیر اماکن سازگار است و به‌راحتی به سیستم‌های امنیتی موجود اضافه می‌شود.

کاربردهای چشمی دزدگیر مدل 477:

1. منازل مسکونی:

   • برای تشخیص ورود غیرمجاز به حیاط، پارکینگ یا داخل خانه.

2. فروشگاه‌ها و مغازه‌ها:

   • برای جلوگیری از سرقت و نظارت بر حرکات مشکوک.

3. ادارات و شرکت‌ها:

   • برای افزایش امنیت در محیط‌های کاری.

4. انبارها و کارخانه‌ها:

   • برای نظارت بر ورود و خروج افراد در مناطق حساس.

مزایای چشمی مدل 477:

1. دقت بالا در تشخیص حرکت:

   • این مدل به‌دلیل استفاده از فناوری PIR، قادر به تشخیص دقیق حرکت انسان‌ها است.

2. کاهش هشدارهای کاذب:

   • با قابلیت تنظیم حساسیت، احتمال هشدارهای نادرست به حداقل می‌رسد.

3. مقاومت در برابر شرایط سخت محیطی:

   • مناسب برای استفاده در محیط‌های بیرونی و داخلی.

4. طول عمر بالا و مصرف انرژی کم:

   • این چشمی با مصرف انرژی پایین، طول عمر بالایی دارد.

معایب چشمی مدل 477:

1. محدودیت در تشخیص در تاریکی مطلق:

   • اگرچه سنسورهای PIR در تاریکی کار می‌کنند، اما در محیط‌های کاملاً تاریک ممکن است دقت کاهش یابد.

2. حساسیت به تغییرات دمایی شدید:

   • در محیط‌هایی با تغییرات دمایی شدید، ممکن است عملکرد سنسور تحت تأثیر قرار گیرد.

نحوه نصب و راه‌اندازی:

1. انتخاب محل نصب:

   • چشمی باید در ارتفاع مناسب (معمولاً 2 تا 2.5 متر) و در زاویه‌ای نصب شود که بیشترین پوشش را داشته باشد.

2. اتصال به سیستم دزدگیر:

   • چشمی از طریق سیم‌کشی یا به‌صورت بی‌سیم به پنل مرکزی دزدگیر متصل می‌شود.

3. تنظیم حساسیت و تست عملکرد:

   • پس از نصب، حساسیت سنسور تنظیم شده و سیستم تست می‌شود تا از عملکرد صحیح آن اطمینان حاصل شود.

تفاوت چشمی مدل 477 با سایر مدل‌ها:

• طراحی جمع و جور و مقاوم:

  • این مدل نسبت به برخی مدل‌های قدیمی‌تر، طراحی کوچک‌تر و مقاوم‌تری دارد.

• قابلیت تنظیم حساسیت پیشرفته:

  • برخی مدل‌های قدیمی‌تر فاقد این قابلیت هستند.

• سازگاری بیشتر با سیستم‌های مدرن:

  • این مدل با سیستم‌های دزدگیر هوشمند و بی‌سیم نیز سازگار است.

سنسور حرکت مادون قرمز
سیستم ایمنی اماکن
جدید ترین نوآوری
حساسیت قابل تنظیم

امکانات واید پلاس
 تنظیم حساسیت از ٩% تا ١٠٠%
- خروجی رله سالید استیت
- دارای مدار جبران حرارت اتوماتیک
- محدوده دید زیاد
- تنظیم حساسیت دو حالته
 - مصونیت در مقابل EMI و RFI
 - مدار دو لایه با تکنولوژی SMD

روش نصب و سیم بندی
- محل نصب روی دیوار یا کنج آن می باشد.
٢ متر ( در صورتی که / - ارتفاع استاندارد نصب ١
بالاتر یا پایین تر نصب شود، باید زاویه دید آن به سمت بالا یا پایین تغییر یابد)
 در صورت نصب استاندارد پوشش دید آن از ٧ تا ١۵ متر با زاویه ١١٠ درجه می باشد.
- قاب رو را باز کنید.

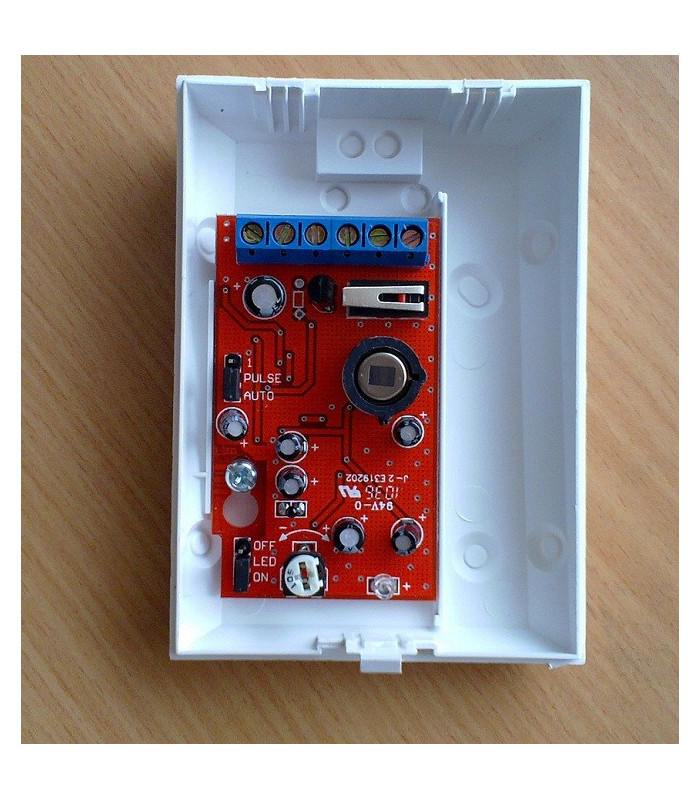

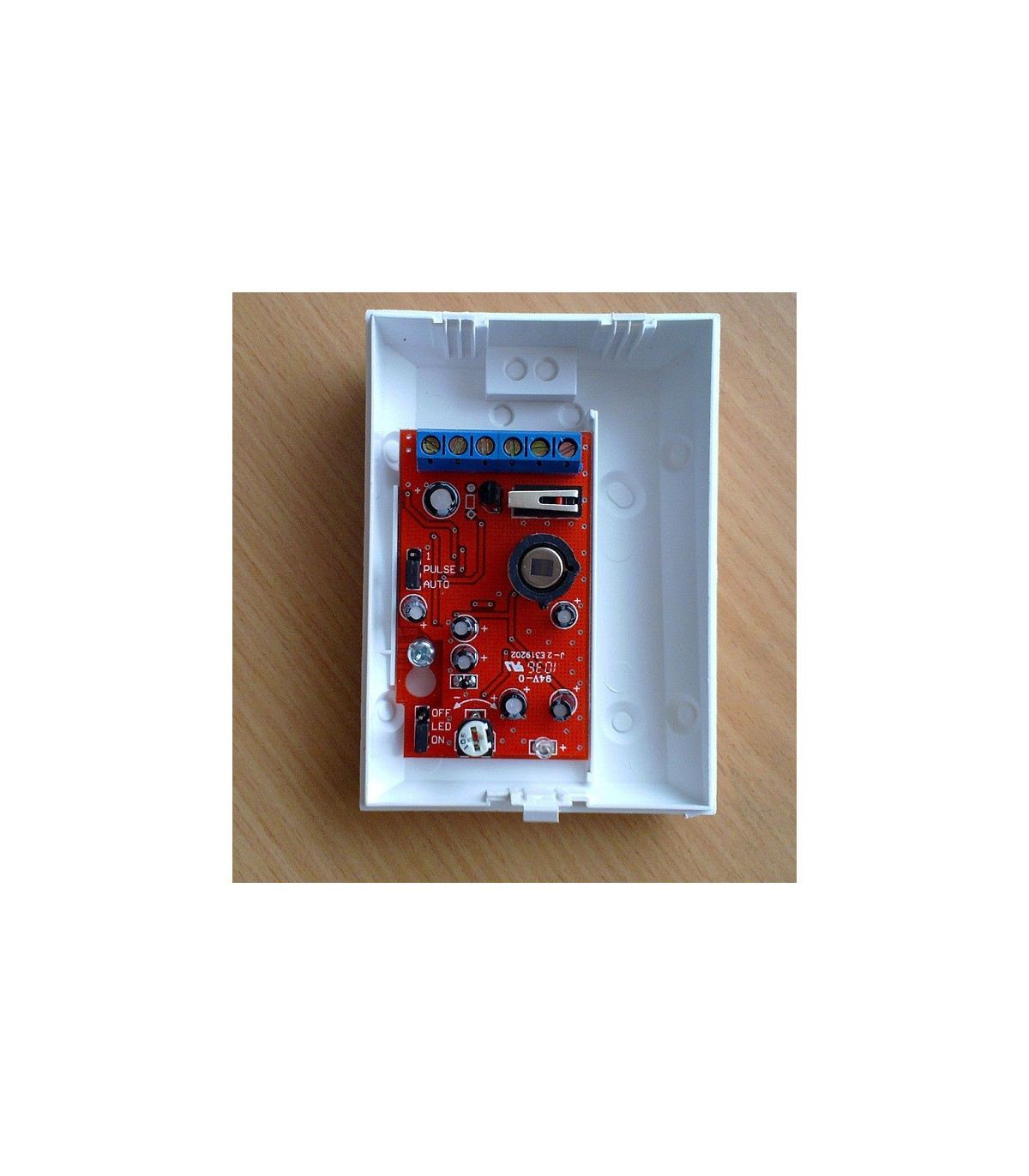

PCB را از داخل قاب خارج کنید.
- قاب زیر را روی سطح مناسب نصب کنید.
مکان بورد چشم را از طریق شیار روی آن ( باتوجه به ارتفاع نصب سنسور)

تنظیم کنید و پیچ آن را ببندید.

سیم ها را با توجه به راهنمای روی مدار به ترمینال های مناسب وصل کنید
خروجی های رله را ( این رله در حالت عادی بسته است) به ورودی AUX
کنترل پنل متصل کنید
ولتاژ12 ولت را به ورودی + و - متصل کنید
خروجی تمپرTamper
(خروجی در حالت عادی بسته است) به وروی aux
متصل کنیددر صورت باز شدن قاب چشمی حتی اگر دستگاه خاموش باشد دزدگیر آژیر میکشد

جلو گیری از آلارم ھای ناخواسته
- حسگر را در مقابل نور مستقیم آفتاب نصب نکنید.
- ھنگامی که سیستم فعال است از ورود حیوانات
خانگی به محل پوشش حسگر خودداری کنید.
- حسگر را مقابل منبع گرما مانند ھیتر یا بخاری نصب
نکنید.
- حسگر را مقابل پنجره باز یا باد نصب نکنید.
- حسگر را در مکان ھایی که تغیرات دمایی سریع
دارند نصب نکنید.
- حسگر را در محل پایدار و بدون تکان خوردن نصب
کنید.
سایز و متراژ سیم کشی
#22 یا قطر بالاتر AWG ( 0.5mm ) - از سیم
استفاده کنید.
- جدول تناسب متراژ سیم کشی و قطر سیم به شرح
زیر می باشد.
٨٠٠ ۴٠٠ ٣٠٠ طول سیم (متر) ٢٠٠
١/۵ ١ ٠/٧۵ ٠/۵ (mm) قطر سیم
٣ ٢ ١
۶ ۵

تنظیم جامپر پھنای پالس
حسگر دارای ٢ تنظیم، بابت نصب در محیط پایدار و
ناپایدار می باشد.
تنظیم کارخانه برای نصب در محیط پایدار می باشد.
جھت نصب چشمی  در محیط پایدار

جھت نصب چشم در محیط ناپایدار

تنظیم جامپر خاموش/روشن ال ای دی

ال ای دی غیر فعال می باشد
ال ای دی فعال می باشد
تنظیم حساسیت

تنظیم حساسیت رابطه مستقیم با حساسیت محل نصب
حسگر دارد.
اگر حسگر را در محلی با امکان خطر بالا نصب کرده
اید، حساسیت آن را تغییر دھید.

مراحل تست چشم دزدگیر

حسگر را روشن کنید.
محل تست باید بی حرکت باشد و کسی در آن حرکت
نکند.
به مدت یک دقیقه بعد از روشن کردن صبر کنید.

تست حرکت

- قاب جلو را باز کنید.
- جامپر پھنای پالس باید در حالت پایدارو جامپر ال ای
دی در حالت فعال باشد.

- قاب جلو را دوباره سر جای خود ببندید.
- به آرامی در منطقه تحت پوشش حسگر حرکت کنید.
- دقت داشته باشید که با حرکت شما، ال ای دی حسگر
باید فعال شود.
- مابین ھر تست حرکت، ۵ ثانیه صبر کنید.
- جھت اطمینان از کارکرد مناسب، این تست را ھر
یک سال یک بار انجام دھید

مشخصات فنی
- محدوده پوشش ( ١١٠ درجه) :
١۵ متر - ١ متر تا ٣ /٧
- ارتفاع استاندارد نصب :
٢ متر /١
- وضعیت ال ای دی :
موقع تحریک روشن
- ولتاژ کارکرد :
٨ تا ١۶ ولت دی سی
- دمای کارکرد :
٢٠ - تا ۶۵ درجه سانتیگراد
- جبران حرارت :
اتوماتیک
- پھنای پالس :
قابل تنظیم
-
- زمان آلارم :
١) ثانیه -/+) ٢
- زمان مورد نیاز اولیھ جھت راه اندازی حسگر :
۶٠ ثانیه
- خروجی حسگر:
٠ آمپر ) / در حالت عادی بسته ( ٢٨ ولت دی سی ١
( به ھمراه مقاومت سری ١٠ اھم داخلی )
- خروجی میکرو سوییچ :
٠ آمپر ) / در حالت عادی بسته ( ٢٨ ولت دی سی ١
( بھ ھمراه مقاومت سری ١٠ اھم داخلی )
- جریان مصرفی :
حالت عادی = ١۴ میلی آمپر
حالت فعال با ال ای دی = ٢٢ میلی آمپر
حالت فعال بدون ال ای دی = ١٩ میلی آمپر
- سرعت تحریک :
٣ میلی ثانیه / ٠ تا ۶ /١۵
٨ ٧
